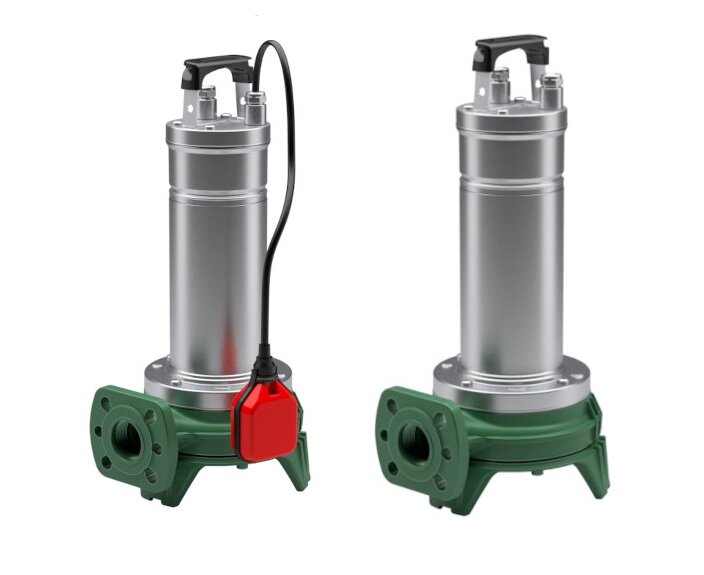

PONORNÉ KALOVÉ ČERPADLÁ S REZÁKOM
Ponorné čerpadlo s rezacím zariadením určené pre prečerpávanie odpadových vôd do kanalizácie.
Čerpadlo je certifikované podľa normy Európskej únie EN 12050-1, ktorá sa vzťahuje na systémy pre odpadové vody obsahujúce fekálie v budovách a na staveniskách.
Vďaka rezáku je čerpadlo vhodné pre inštalácie s potrubím malého priemeru.
Rezacie zariadenie je vyrobené z nerezovej ocele AISI 630. Hriadeľ motoru je z nerezovej ocele AISI 316. Čerpadlo má dvojitú mechanickú upchávku v olejovej komore (netoxický olej) z uhlík-hliníku na strane motoru a karbid kremíku/karbid kremíku na strane čerpadla.
Kryt tesnenia, kryt motoru, kryt a rukoväť sú vyrobené z nerezovej ocele.
Telo čerpadla a základňa sú vyrobené z liatiny. Čerpadlo je vybavené suchým, asynchrónnym a vodotesným motorom chladeným čerpanou kvapalinou.
Ochrana proti tepelnému preťaženiu je štandardne pri jednofázových verziách, zatiaľ čo trojfázová verzia má tepelnú ochranu, ktorú je možní pripojiť k ovládaciemu panelu.
Pevne pripojený kondenzátor v jednofázovom vyhotovení.
Konštrukcia podľa CEI 2-3 / CEI 61-69 (EN 60335-2-41).
Prevádzkový rozsah: od 0 do 14,4 m3/h s výtlakom až do 25m
Čerpaná kvapalina: odpadová voda, šedá voda
Rozsah teploty kvapaliny: od 0 °C do +40 °C
Pripojenie čerpadla: 1 1/2" G
DN 32 a DN 40
Vírivé obežné koleso z liatiny s rezacím zariadením.
Stupeň krytia: IP 68
Trieda izolácie: F
Napájací kábel: typ H07RN8-F
Maximálna hĺbka ponoru: 7m
Možný typ inštalácie: pevná alebo mobilná vo vertikálnej polohe
MA: jednofázové, s plavákom
M-NA: jednofázové, bez plaváku
T-NA: trojfázové, bez plaváku
| Obj. kód | Typ | Názov | Produktová skupina | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60211233 | DAB.FEKA VS GRINDER | FEKA VS GRINDER 1000 M-A ponorné kalové čerpadlo *AD* | A | 1 | ks |
|
| 60211234 | DAB.FEKA VS GRINDER | FEKA VS GRINDER 1000 M-NA ponorné kalové čerpadlo | 22-S | 1 | ks | 999,06 EUR |
| 60211235 | DAB.FEKA VS GRINDER | FEKA VS GRINDER 1000 T-NA ponorné kalové čerpadlo *AD* | A | 1 | ks |
|
