AUTOMATICKÉ TLAKOVÉ STANICE S FREKVENČNÝM MENIČOM

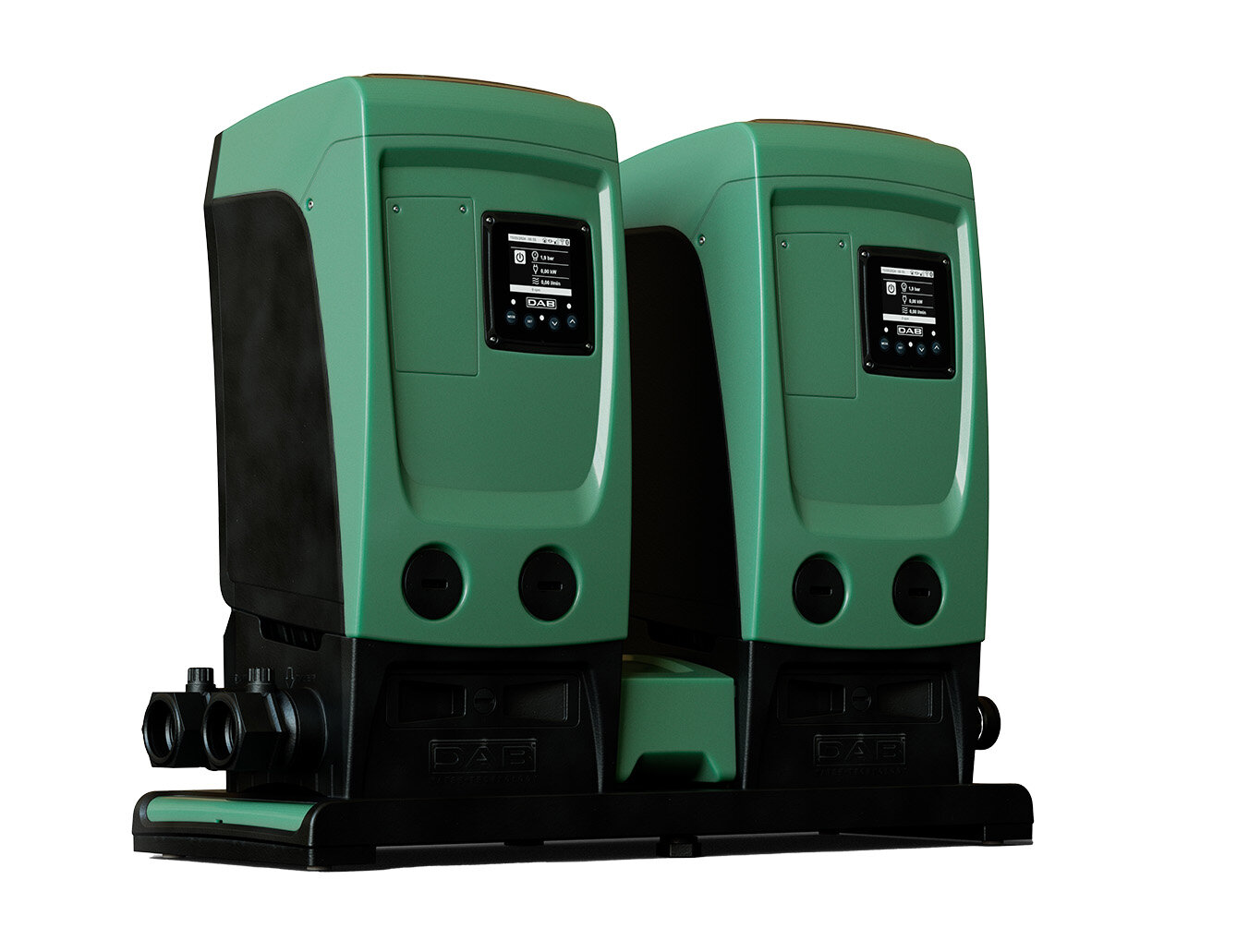

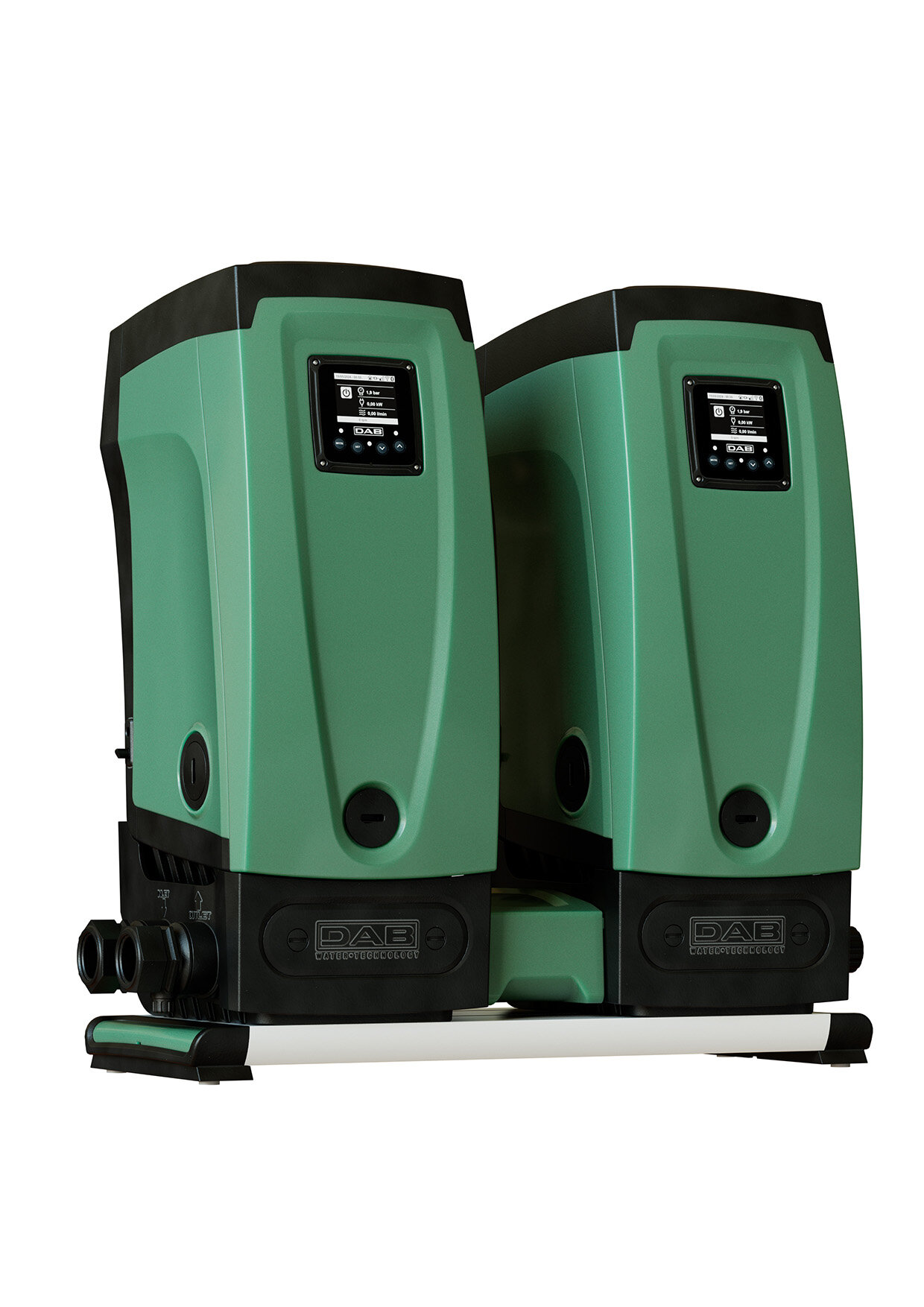

2 ESYBOX + ESYTWIN je elektronická tlaková stanica k posilneniu tlaku vody v domácom prostredí. 2 ESYBOX + ESYTWIN nevyžaduje žiadne ďalšie komponenty pre jeho inštaláciu. Skladá sa z dvoch samonasávacích viacstupňových čerpadiel s frekvenčným meničom, snímačom tlaku a prietoku, LCD displeja s vysokým rozlíšením a expanznej nádoby s objemom 2 l pre každé čerpadlo. Vodou chladeným motorom, ochrannými krytmi ABS s funkciou eliminácie hluku a proti vibráciám spolu s elektronikou sa jedná o veľmi tichý (45 dB) a kompaktný výrobok. Bezdrôtová komunikácia uľahčuje synchronizáciu jednotiek k vytvoreniu tlakových staníc a prípadné prepojenie s inými zariadeniami DAB. Stanica sa skladá z dvoch jednotiek ESYBOX a ESYTWIN. Tieto komponenty sú dodávané samostatne.
Stupeň krytia: IP X4
Trieda izolácie: F
Čerpaná kvapalina: čistá, bez pevných alebo abrazívnych látok, neviskózna, neagresívna, nekryštalizovaná a chemicky neutrálna, charakteristikou blízka vode
Pracovný rozsah: do 14,4 m3/h s výtlakom až do 63,5 m
Maximálna teplota kvapaliny: 40 °C
Maximálna teplota okolia: 50 °C
Maximálna hĺbka nasávania: až 8 metrov
Maximálny pracovný tlak: 8 barov (800 kPa)
Technický list
Obj. kód | Typ | Názov | Produktová skupina | Balenie | Jednotka | Cena bez DPH |
---|---|---|---|---|---|---|
60170272 | DAB.ESYBOX | SADA 2 ESYBOX + ESYTWIN elektronický posilňovací systém | 22-P | 1 | ks | 2 628,36 EUR |
60160491D | DAB.ESYTWIN | ESYTWIN posilňovacia stanica s dvomi zariadeniami DAB.ESYBOX *AD* | A | 1 | ks |
|
Kontaktné osoby
Obchodno - technický zástupca
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
Inštruktážne videá
E.SYBOX
-
E.SYBOX MINI – vertikálna inštalácia
-
E.SYBOX – spot
-
E.SYBOX MINI – konfigurácia
-
E.SYBOX – konfigurácia
-
E.SYBOX MINI – horizontálna inštalácia
-
E.SYBOX – vertikálna inštalácia
-
E.SYBOX – prezentačné video
-
E.SYBOX MINI – inštalácia na stenu
-
E.SYBOX – horizontálna inštalácia
EVOPLUS
-
EVOPLUS SMALL
GENIX
-
GENIX – prezentačné video
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
