Katalóg Čerpacia technika ČERPACIA TECHNIKA Odstredivé čerpadlá Priemysel VERTIKÁLNE VIACSTUPŇOVÉ ODSTREDIVÉ…

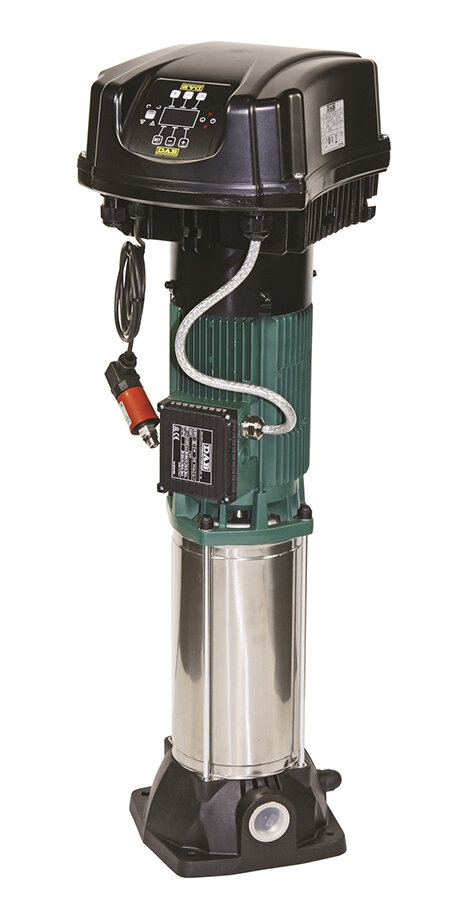

VERTIKÁLNE VIACSTUPŇOVÉ ODSTREDIVÉ ČERPADLÁ S MCE/P

VERTIKÁLNE VIACSTUPŇOVÉ ODSTREDIVÉ ČERPADLÁ S MCE/P

DAB.KVCE

Technopolymérové základové teleso so sacím hrdlom s kovovou závitovou vložkou a s vypúšťaním. Sacie a výtlačné hrdlo v rovnakých paralelných rovinách.
Úplne nekorodujúca hydraulická časť: technopolymérové obežné kolesá, difúzory a telesá difúzorov; sacie krúžky, opláštenie čerpadla s výtlačným hrdlom a stena upchávky z nerezovej ocele AISI 304.
Mechanická upchávka: uhlík/keramická upchávka tesní hnací hriadeľ z nerezovej ocele AISI 303.

Asynchrónny, uzavretý motor chladený externou ventiláciou.
Jednofázové motory so vstavanou tepelnou ochranou a trvale pripojeným kondenzátorom.
Pre trojfázový motor je nutné inštalovať ochranu proti preťaženiu podľa platných noriem.
Stupeň krytia: IP55
Trieda izolácie: F
Vyrobené podľa noriem CEI 2 - 3 a CEI 61 - 69 (EN 60335 - 2 - 41)
Rozsah teploty kvapaliny:
od 0 °C do +35 °C pre domáce použitie (podľa EN 60335 - 2 - 41)
od 0 °C do +40 ° C pre ostatné použitie
Čerpaná kvapalina: čistá, bez pevných látok a minerálnych olejov, neviskózna, nekryštalizujúca, chemicky neutrálna, vlastnosťami blízka vode
Prevádzkový rozsah: od  1 do 12 m3/h s výtlakom až do 107 m
Maximálny prevádzkový tlak: 12 bar (1200 kPa)

Technický list

Návod

Ostatné

Obj. kód Typ Názov Produktová skupina Balenie Jednotka Cena bez DPH
60183574 DAB.KVCE KVCE 35-30 M MCE11/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 142,01 EUR
60183658 DAB.KVCE KVCE 45-30 M MCE11/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 158,16 EUR
60183659 DAB.KVCE KVCE 50-30 M MCE11/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 271,26 EUR
60183660 DAB.KVCE KVCE 60-30 M MCE11/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 297,62 EUR
60183661 DAB.KVCE KVCE 65-30 M MCE11/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 326,53 EUR
60144871 DAB.KVCE KVCE 30-50 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 143,71 EUR
60144872 DAB.KVCE KVCE 40-50 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 218,54 EUR
60144873 DAB.KVCE KVCE 55-50 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 247,45 EUR
60201913 DAB.KVCE KVCE 65-50 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P 22-P 1 ks 2 792,52 EUR
60201914 DAB.KVCE KVCE 75-50 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P 22-P 1 ks 2 819,73 EUR
60183754 DAB.KVCE KVCE 30-80 M MCE11/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 225,34 EUR
60183745 DAB.KVCE KVCE 40-80 M MCE11/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE11/P 22-P 1 ks 2 254,25 EUR
60201923 DAB.KVCE KVCE 45-80 M MCE15/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P 22-P 1 ks 2 805,27 EUR
60201924 DAB.KVCE KVCE 55-80 M MCE15/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P 22-P 1 ks 2 826,53 EUR
60201925 DAB.KVCE KVCE 65-80 M MCE22/P Y17 Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P 22-P 1 ks 3 147,96 EUR
60201915 DAB.KVCE KVCE 35-120 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE15/P 22-P 1 ks 2 733,84 EUR
60201916 DAB.KVCE KVCE 45-120 M Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE22/P 22-P 1 ks 3 183,67 EUR
60201917 DAB.KVCE KVCE 60-120 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 3 650,51 EUR
60201918 DAB.KVCE KVCE 70-120 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 3 700,68 EUR
60201929 DAB.KVCE KVCE 85-120 T Viacstupňové odstredivé čerpadlo pre tlakové systémy s MCE30/P 22-P 1 ks 3 751,70 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca
Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca
Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca

Inštruktážne videá

E.SYBOX

  • E.SYBOX MINI – inštalácia na stenu

  • E.SYBOX – horizontálna inštalácia

  • E.SYBOX MINI – vertikálna inštalácia

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurácia

  • E.SYBOX – konfigurácia

  • E.SYBOX MINI – horizontálna inštalácia

  • E.SYBOX – vertikálna inštalácia

  • E.SYBOX – prezentačné video

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentačné video

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?
    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
  • Čo spôsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
  • Čo je to ochrana proti chodu na sucho?
    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
  • Aký objem tlakovej nádoby zvoliť pri jej výbere?
    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
  • Prečo čerpadlo často spína?
    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
  • Prečo čerpadlo nenasaje?
    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
