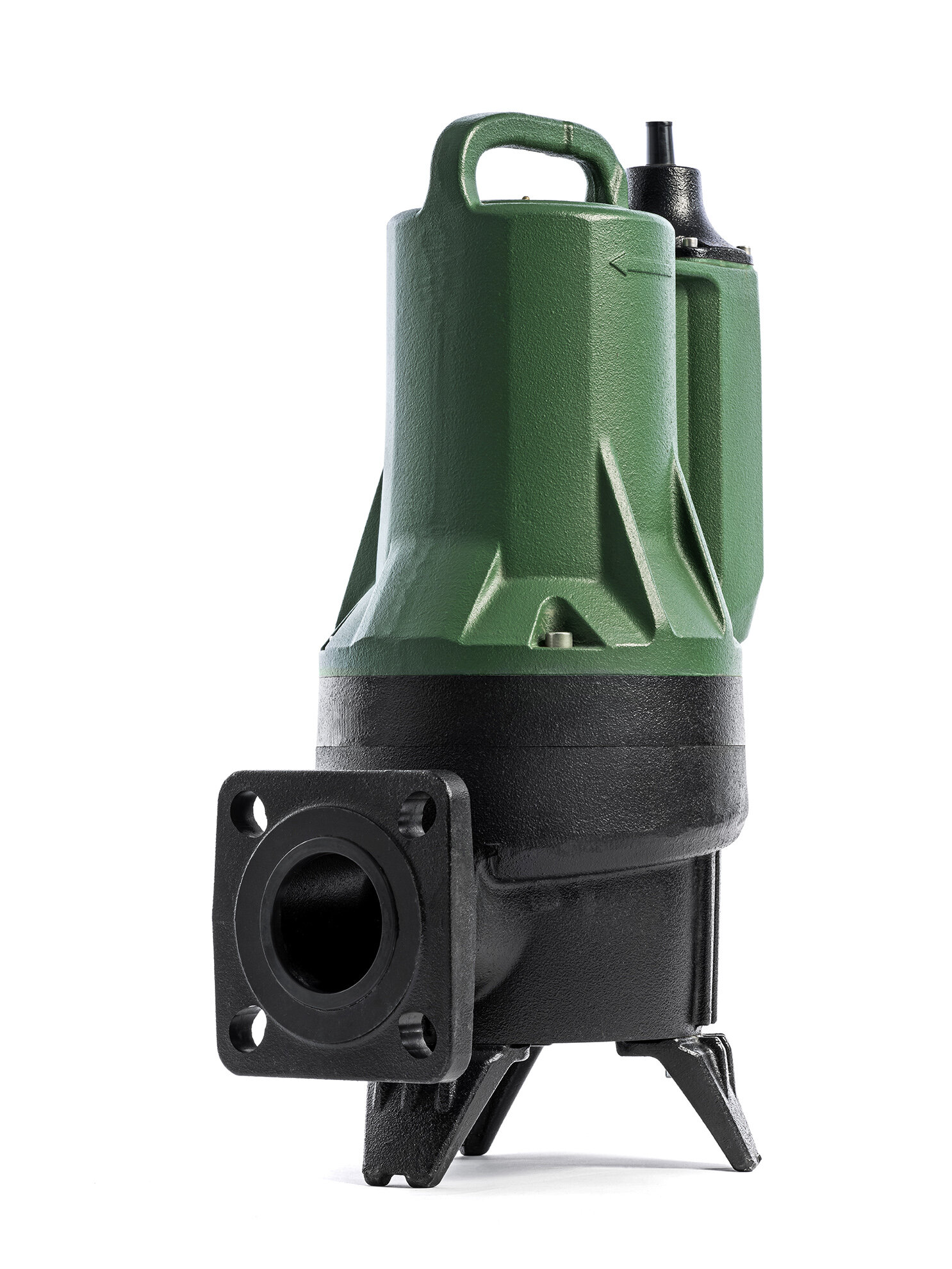

PONORNÉ KALOVÉ ČERPADLÁ

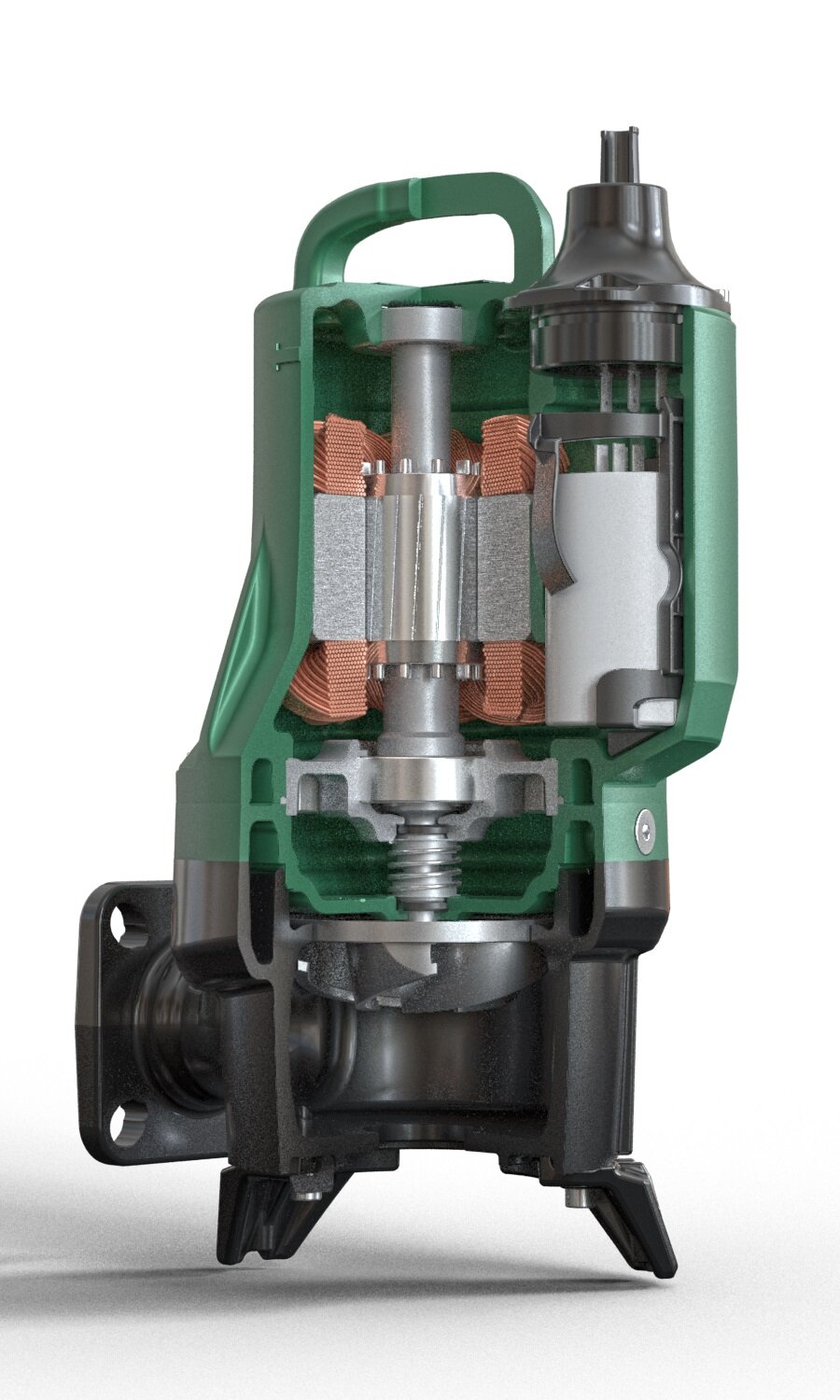

Ponorné kalové čerpadlá pre čerpanie odpadových vôd z kanalizácií v komerčných priestoroch alebo stavbách. Čerpadlá sú certifikované podľa normy pre odpadové vody EN12050-2. Čerpadlá sú vhodné pre pevné inštalácie so zdvíhacím zariadením alebo prenosné, pokiaľ sú umiestnené na dne samotnej nádrže. Tieto čerpadlá majú kanálové obežné koleso, 50 mm voľný priechod a protiblokovací systém. Sú vhodné pre odpadovú vodu bez prítomnosti dlhých vlákien, dažďovú vodu a podzemnú vodu. Čerpadlá sú vhodné pre čerpanie v prostredí vystavenom povodniam alebo všade, kde sú vyžadované vysoké prietoky. Dvojitá mechanická upchávka z karbidu kremíku v olejovej komore, ktorá nie je v kontakte s čerpanou kvapalinou. Hriadeľ motora z nerezovej ocele AISI 304, káblová priechodka zatavená v živici, napájací kábel je upravený pre rýchle odpojenie. Vďaka malým rozmerom a prírubovým i závitovým výtlačným pripojeniam, je ideálne pre zámenu za iných výrobcov. Čerpadlá sú konštruované pre rýchlu údržbu vďaka konštruktívnemu riešeniu, ktoré poskytuje jednoduchý prístup k hlavným komponentom čerpadla. Jednofázové verzie s integrovaným kondenzátorom, k dispozícii s plavákom pre automatickú prevádzku (M-A) s výkonom do 1,5 kW. Pre trojfázové verzie je ochrana zodpovednosťou užívateľa. Verzia ATEX je k dispozícii pre použitie v prostredí s nebezpečenstvom výbuchu. Certifikácia ATES: II2G Ex db IIB T4 GB o IEC EX: Ex db IIB T4 Gb).
Prevádzkový rozsah: prietokové množstvo do 71,4 m3/h s výtlačnou výškou až do 19,3 m
Čerpaná kvapalina: znečistená voda, dažďová voda a piesková voda zo staveniska
Priechodnosť: do 50 mm
Rozsah teploty kvapaliny: do + 50 ° C (+ 60 ° C na krátku doba) + 40 ° C pre verziu ATEX
Pripojenie prírubové a závitové: od 2”, DN 50, DN 65
Typ obežného kolesa: kanálové
Stupeň krytia: IP 68
Trieda izolácie motoru: F
Maximálna doba chodu nasucho: 10 min
Možný typ inštalácie: prenosná, pevná so spojkou
Špeciálna verzia na vyžiadanie: rôzne dĺžky káblov, napätia a frekvencie
MA: jednofázové, s plavákom
M-NA: jednofázové, bez plaváku
T-NA: trojfázové, bez plaváku
| Obj. kód | Typ | Názov | Produktová skupina | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60191213 | DAB.FEKA FXC | FEKA FXC 20.07 M-A ponorné kalové čerpadlo | 22-P | 1 | ks | 949,01 EUR |
| 60191211 | DAB.FEKA FXC | FEKA FXC 20.07 M-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 922,05 EUR |
| 60191212 | DAB.FEKA FXC | FEKA FXC 20.07 T-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 895,11 EUR |
| 60191233 | DAB.FEKA FXC | FEKA FXC 20.11 M-A ponorné kalové čerpadlo | 22-P | 1 | ks | 1 083,73 EUR |
| 60191231 | DAB.FEKA FXC | FEKA FXC 20.11 M-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 056,02 EUR |
| 60191232 | DAB.FEKA FXC | FEKA FXC 20.11 T-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 031,34 EUR |
| 60191251 | DAB.FEKA FXC | FEKA FXC 20.15 M-A ponorné kalové čerpadlo | 22-P | 1 | ks | 1 274,58 EUR |
| 60191249 | DAB.FEKA FXC | FEKA FXC 20.15 M-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 247,61 EUR |
| 60191250 | DAB.FEKA FXC | FEKA FXC 20.15 T-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 192,25 EUR |
| 60191273 | DAB.FEKA FXC | FEKA FXC 20.22 T-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 381,59 EUR |
| 60194089 | DAB.FEKA FXC | FEKA FXC 20.07 M-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 060,51 EUR |
| 60194090 | DAB.FEKA FXC | FEKA FXC 20.07 T-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 029,08 EUR |
| 60194140 | DAB.FEKA FXC | FEKA FXC 20.11 M-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 216,19 EUR |
| 60194141 | DAB.FEKA FXC | FEKA FXC 20.11 T-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 184,76 EUR |
| 60194203 | DAB.FEKA FXC | FEKA FXC 20.15 M-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 433,98 EUR |
| 60194204 | DAB.FEKA FXC | FEKA FXC 20.15 T-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 371,87 EUR |
| 60194267 | DAB.FEKA FXC | FEKA FXC 20.22 T-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 589,66 EUR |
| 60191216 | DAB.FEKA FXC | FEKA FXC 25.07 M-A ponorné kalové čerpadlo | 22-P | 1 | ks | 1 166,05 EUR |
| 60191214 | DAB.FEKA FXC | FEKA FXC 25.07 M-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 138,35 EUR |
| 60191215 | DAB.FEKA FXC | FEKA FXC 25.07 T-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 111,41 EUR |
| 60191236 | DAB.FEKA FXC | FEKA FXC 25.11 M-A ponorné kalové čerpadlo | 22-P | 1 | ks | 1 328,45 EUR |
| 60191234 | DAB.FEKA FXC | FEKA FXC 25.11 M-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 301,51 EUR |
| 60191235 | DAB.FEKA FXC | FEKA FXC 25.11 T-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 274,58 EUR |
| 60191254 | DAB.FEKA FXC | FEKA FXC 25.15 M-A ponorné kalové čerpadlo | 22-P | 1 | ks | 1 491,62 EUR |
| 60191252 | DAB.FEKA FXC | FEKA FXC 25.15 M-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 463,91 EUR |
| 60191253 | DAB.FEKA FXC | FEKA FXC 25.15 T-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 408,53 EUR |
| 60191275 | DAB.FEKA FXC | FEKA FXC 25.22 T-NA ponorné kalové čerpadlo | 22-P | 1 | ks | 1 491,62 EUR |
| 60194099 | DAB.FEKA FXC | FEKA FXC 25.07 M-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 309,74 EUR |
| 60194100 | DAB.FEKA FXC | FEKA FXC 25.07 T-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 278,32 EUR |
| 60194150 | DAB.FEKA FXC | FEKA FXC 25.11 M-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 496,10 EUR |
| 60194151 | DAB.FEKA FXC | FEKA FXC 25.11 T-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 465,42 EUR |
| 60194211 | DAB.FEKA FXC | FEKA FXC 25.15 M-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 682,47 EUR |
| 60194212 | DAB.FEKA FXC | FEKA FXC 25.15 T-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 621,08 EUR |
| 60194274 | DAB.FEKA FXC | FEKA FXC 25.22 T-NA EX ponorné kalové čerpadlo | 22-P | 1 | ks | 1 713,89 EUR |
Kontaktné osoby
Obchodno - technický zástupca
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
Inštruktážne videá
Žiadne inštruktážne videá nie sú k dispozícii.
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
