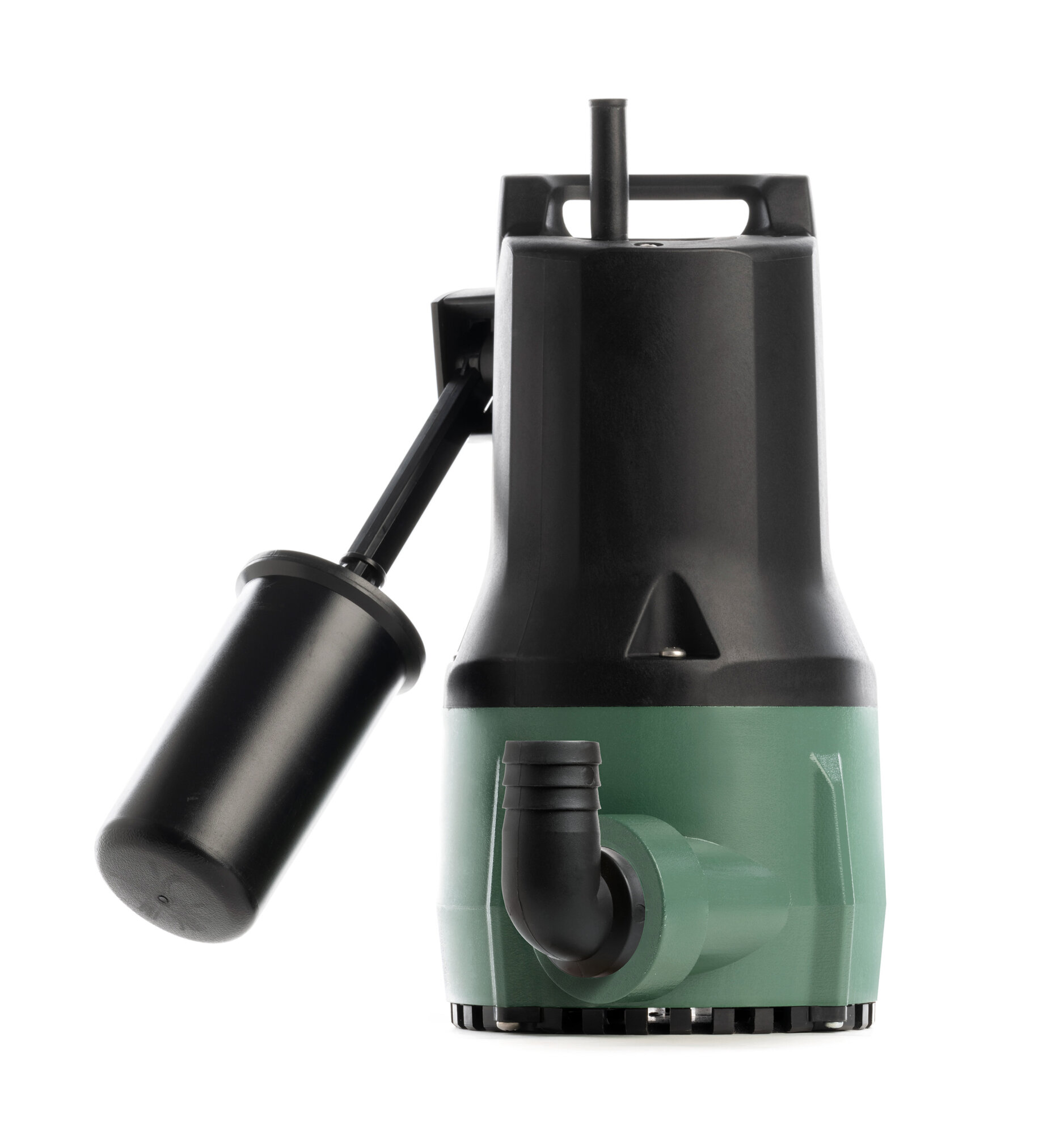

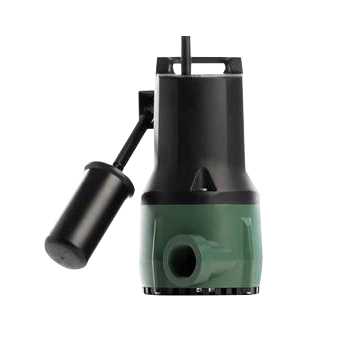

DAB.NOVA

Ponorné drenážne čerpadlo pre odčerpávanie mierne znečistenej a dažďovej vody.
Je k dispozícii v automatickej verzii so vstavaným plavákovým spínačom alebo vo verzii s manuálnym štartom.
Môže byť použité pre vyprázdňovanie nádrží alebo jímok a ako prenosné čerpadlo.
Vodotesný asynchrónny motor chladený čerpanou kvapalinou. Vstavaná tepelná ochrana motoru a kondenzátor pri jednofázovej verzii. Pre trojfázové motory je nutné použiť vhodné ochrany motoru proti preťaženiu. Elektrická zástrčka dodávaná štandardne pre jednofázovú verziu je SCHUKO CEE 7 - VII - UNEL 47166-68.
Min. sacia hĺbka:

  • NOVA 180 M-A:90 mm
  • NOVA 180 M-NA: 8 mm
  • NOVA 200 M-NA: 8 mm
  • NOVA 300 M-A: 100 mm
  • NOVA 300 M-NA: 13 mm
  • NOVA 600 M-A: 150 mm
  • NOVA 600 M-NA: 30 mm



Prevádzkový rozsah: od 1 do 16 m3/h s výtlakom až do 10,2 m                                                                                                                                  Čerpaná kvapalina: odpadová voda bez vlákien                                                                                                                                                Priechodnosť:
NOVA 180 - NOVA 200 - 5 mm
NOVA 300 - NOVA 600 - 10 mm
Rozsah teploty kvapaliny: od 0°C do +35 °C
Stupeň krytia: IP68
Trieda izolácie: F
Max. hĺbka ponorenia: 7 m

A: automatické s plavákom
NA: bez plaváku
M: jednofázové
T: trojfázové

Technický list

Návod

Ostatné

Obj. kód Typ Názov Produktová skupina Balenie Jednotka Cena bez DPH
60195073 DAB.NOVA NOVA 180 M-A 05H05 ponorné kalové čerpadlo - 1x220-240V; 5m kábel *AD* A 1 ks akcia 221,30 EUR 132,00 EUR
60198013 DAB.NOVA NOVA 180 M-A 10H05 ponorné kalové čerpadlo - 1x220-240V; 10m kábel 22-S 1 ks 188,24 EUR
60195632 DAB.NOVA NOVA 180 M-NA 10H05 ponorné kalové čerpadlo - 1x220-240V 22-S 1 ks 174,31 EUR
60194402 DAB.NOVA NOVA 200 M-NA 10H05 ponorné kalové čerpadlo - 1x220-240V 22-S 1 ks 211,80 EUR
60194400 DAB.NOVA NOVA 300 M-A 05H05 ponorné kalové čerpadlo - 1x220-240V; 5m kábel *AD* A 1 ks akcia 231,68 EUR 145,00 EUR
60198014 DAB.NOVA NOVA 300 M-A 10H05 ponorné kalové čerpadlo - 1x220-240V; 10m kábel 22-S 1 ks 230,08 EUR
60191566 DAB.NOVA NOVA 600 M-A 05H05 ponorné kalové čerpadlo - 1x220-240V; 5m kábel 22-S 1 ks 314,65 EUR
60198015 DAB.NOVA NOVA 600 M-A 10H05 ponorné kalové čerpadlo - 1x220-240V; 10m kábel 22-S 1 ks 335,57 EUR
60195636 DAB.NOVA NOVA 600 M-NA 10H05 ponorné kalové čerpadlo - 1x220-240V 22-S 1 ks 331,19 EUR
60196306 DAB.NOVA NOVA 600 T-NA 10H07 ponorné kalové čerpadlo - 1x400V 22-S 1 ks 305,92 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca
Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca
Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca
Richard Rybár
Richard Rybár
Obchodno-technický zástupca

Inštruktážne videá

E.SYBOX

  • E.SYBOX MINI – vertikálna inštalácia

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurácia

  • E.SYBOX – konfigurácia

  • E.SYBOX MINI – horizontálna inštalácia

  • E.SYBOX – vertikálna inštalácia

  • E.SYBOX – prezentačné video

  • E.SYBOX MINI – inštalácia na stenu

  • E.SYBOX – horizontálna inštalácia

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentačné video

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?
    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
  • Čo spôsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
  • Čo je to ochrana proti chodu na sucho?
    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
  • Aký objem tlakovej nádoby zvoliť pri jej výbere?
    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
  • Prečo čerpadlo často spína?
    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
  • Prečo čerpadlo nenasaje?
    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
