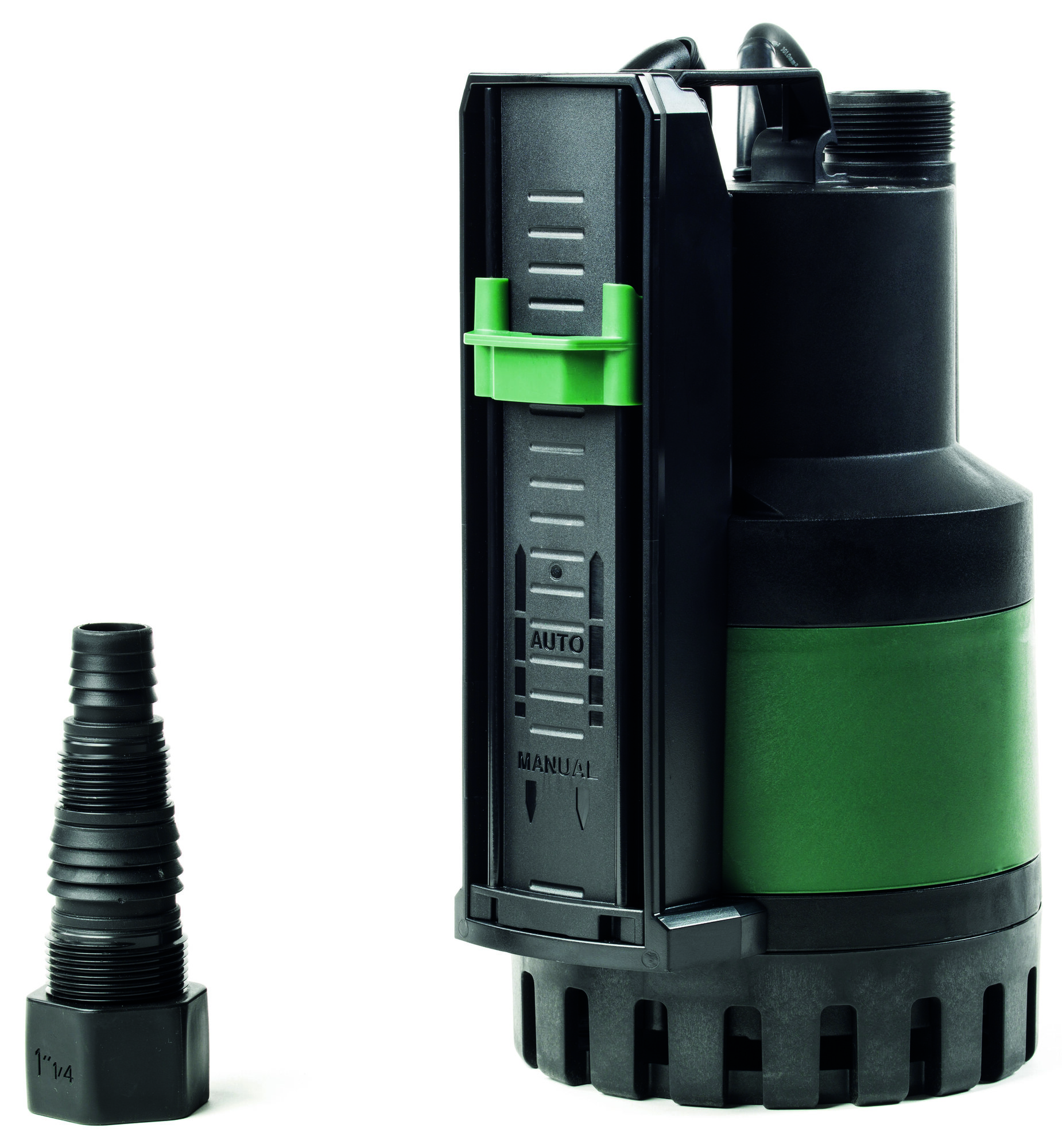

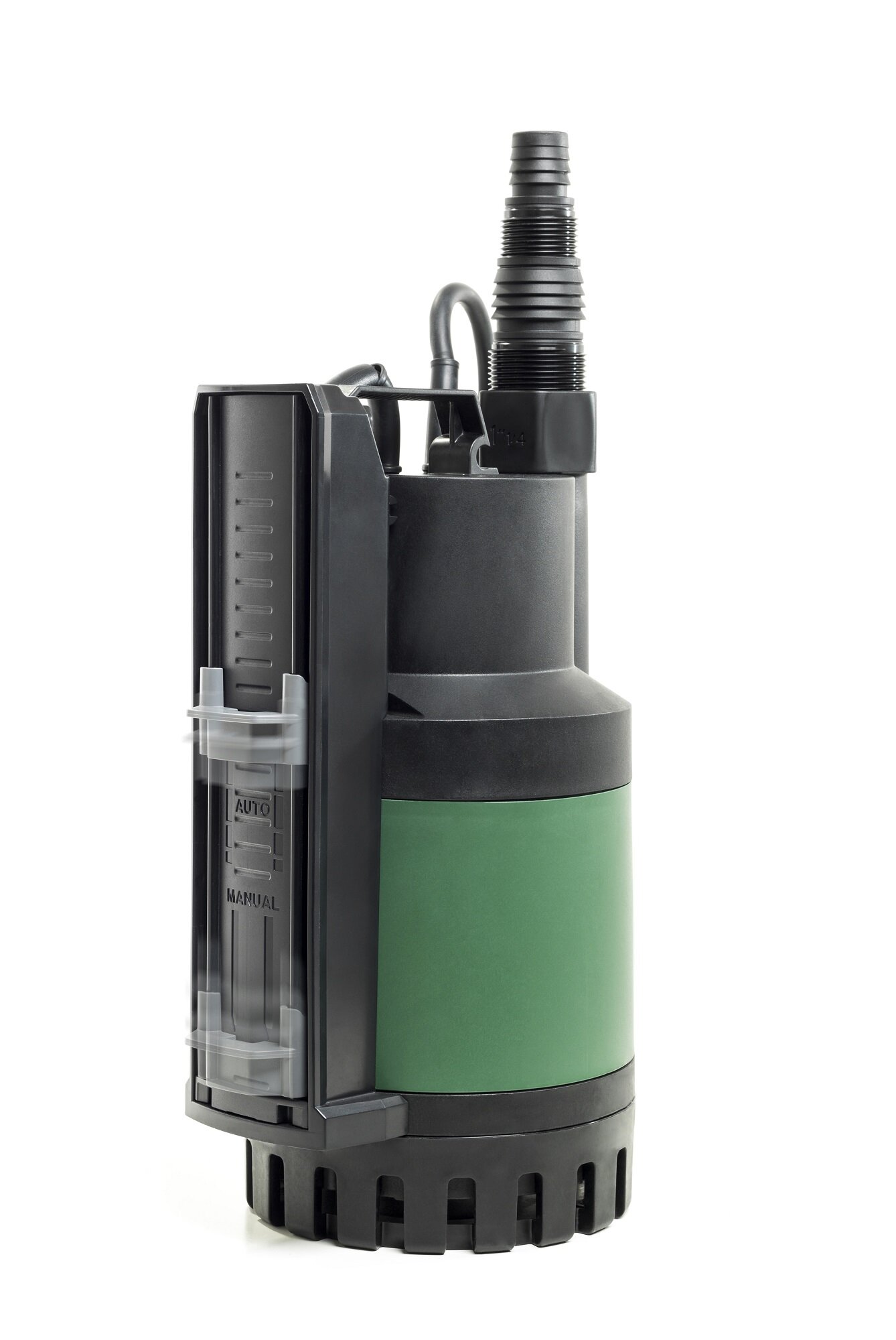

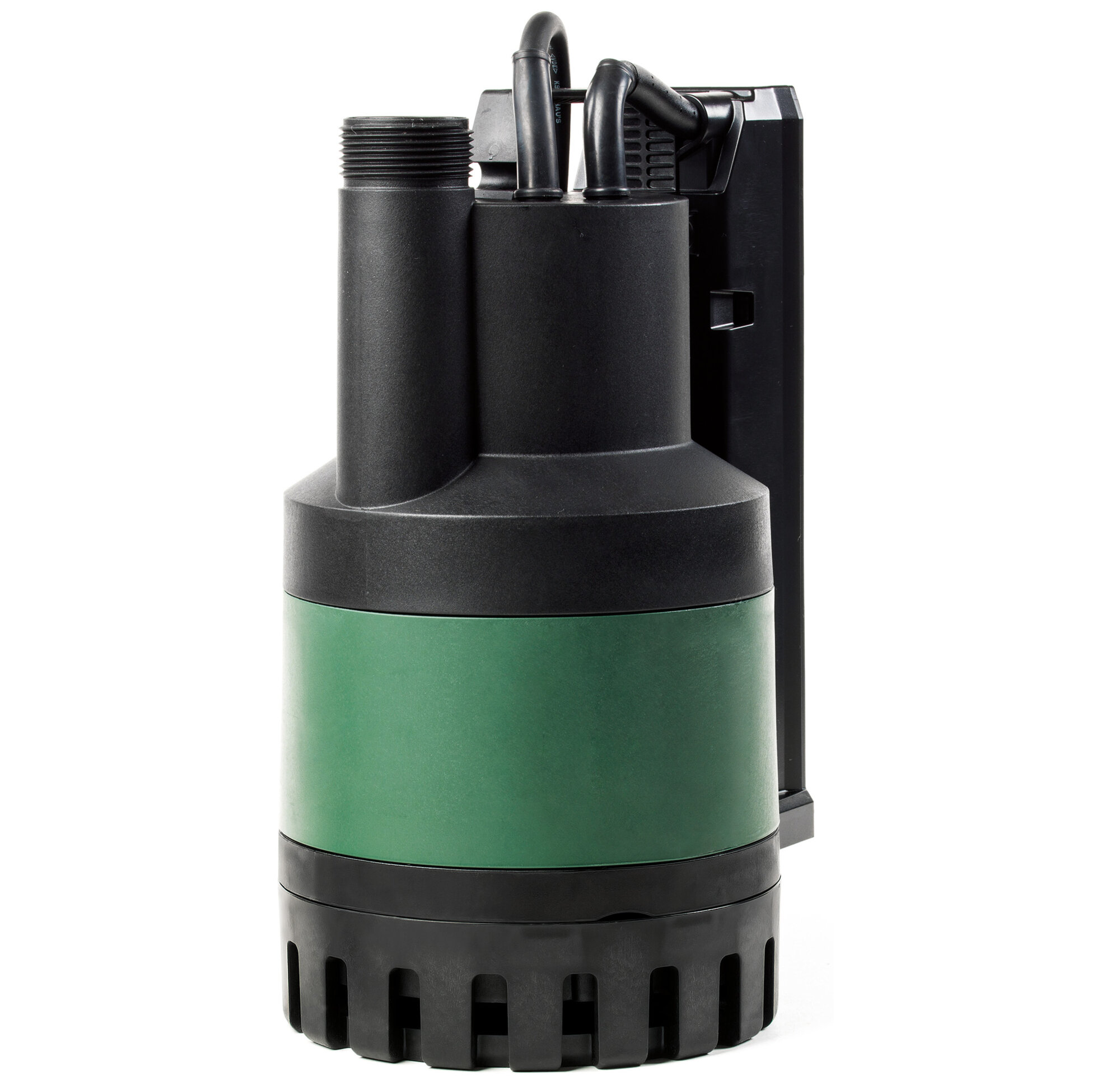

DAB.NOVA UP M-AE

Elektronické drenážne čerpadlá s výškovo nastaviteľným plavákom (automatická alebo ručná prevádzka) s odnímateľným filtrom pre čerpanie až do 2 / 3 mm nevyčerpateľného zostatku. Nastaviteľný plavák umožňuje meniť úroveň zopnutia čerpadla. Vertikálne uloženie elektronického plaváku umožňuje použitie čerpadla v jímkach malých rozmerov. Tieto čerpadlá môžu byť použité s obsahom pevných častíc do maximálnej veľkosti 10 mm. Teleso čerpadla a obežné koleso sú z technopolyméru. Motor, hriadeľ rotora a šrauby z nerezovej ocele. Asynchrónny ponorný motor pre nepretržitú prevádzku. Stator v uzavretom púzdre z nerezovej ocele. Vstavaná tepelná ochrana motora a kondenzátor pri jednofázovom vyhotovení.



Prevádzkový rozsah: od 1 do 15 m3/h s výtlakom až do 10 m
Rozsah teploty kvapaliny: od 0 °C do +35 °C pre domáce použitie
Čerpaná kvapalina: bez vlákien
Minimálna hĺbka ponoru:
NOVA UP 300 M-AE - 60mm
NOVA UP 600 M-AE - 70mm
Maximálna hĺbka ponorenia: 7m
Inštalácia: vertikálna, pevná alebo prenosná
Stupeň krytia: IP68
Trieda izolácie: F


M: jednofázové
AE: automatické s elektronickým plavákom

Technický list

Návod

Ostatné

Obj. kód Typ Názov Produktová skupina Balenie Jednotka Cena bez DPH
60153572 DAB.NOVA UP M-AE NOVA UP 300 M-AE ponorné kalové čerpadlo *AD* A 1 ks akcia 308,54 EUR 192,00 EUR
60153573 DAB.NOVA UP M-AE NOVA UP 600 M-AE ponorné kalové čerpadlo *AD* A 1 ks akcia 430,00 EUR 278,00 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca
Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca
Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca

Inštruktážne videá

E.SYBOX

  • E.SYBOX – vertikálna inštalácia

  • E.SYBOX – prezentačné video

  • E.SYBOX MINI – inštalácia na stenu

  • E.SYBOX – horizontálna inštalácia

  • E.SYBOX MINI – vertikálna inštalácia

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurácia

  • E.SYBOX – konfigurácia

  • E.SYBOX MINI – horizontálna inštalácia

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentačné video

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?
    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
  • Čo spôsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
  • Čo je to ochrana proti chodu na sucho?
    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
  • Aký objem tlakovej nádoby zvoliť pri jej výbere?
    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
  • Prečo čerpadlo často spína?
    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
  • Prečo čerpadlo nenasaje?
    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
