PONORNÉ 7” ČERPADLÁ DO VRTOV A STUDNÍ
DTron3 je rad 7” elektronických ponorných čerpadiel s viacerými obežnými kolesami. Sú určené k čerpaniu čistej vody zo studní, jímok a nádrží. Možné použitie pri kompletnom i čiastočnom ponorení, alebo pri čerpaní na povrchu (s vhodným príslušenstvom). Sú vhodné pre použitie

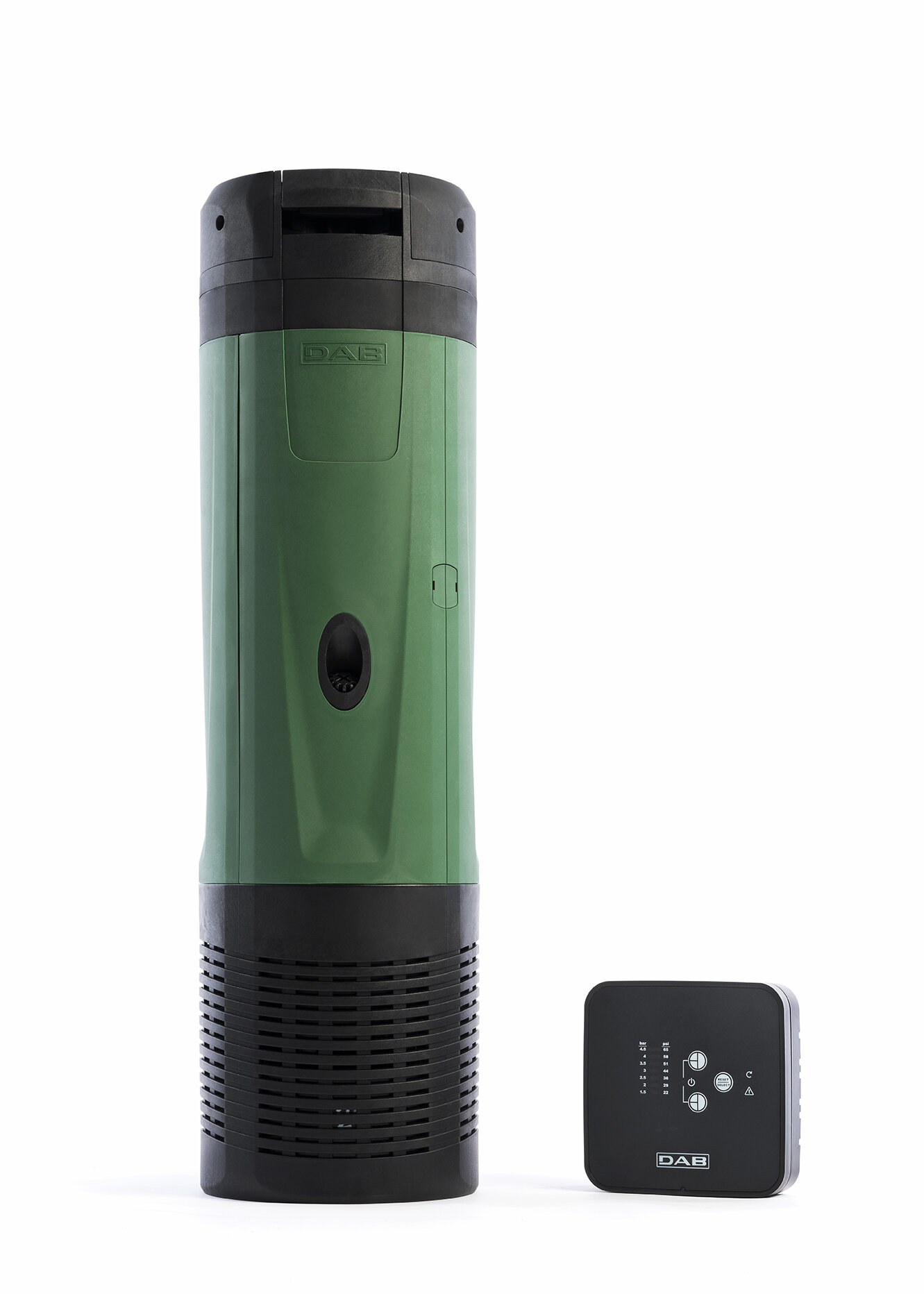

v domácom sektore k zvyšovaniu tlaku, opätovnému využitiu dažďovej vody, záhradníčení a zavlažovaní. Čerpadlo môže byť inštalované taktiež horizontálne. Čerpadlo je vybavené technológiou PLC (PowerLine Communication), ktorá mu umožňuje komunikovať s externým regulátorom Com Box (súčasťou dodania).

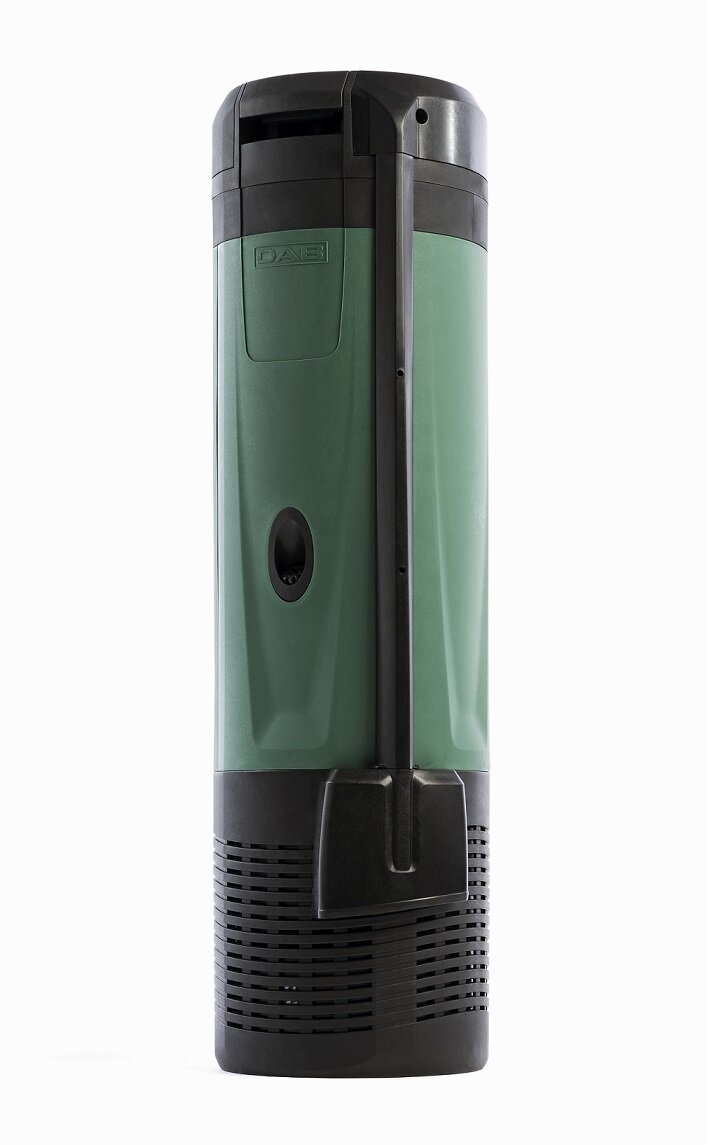

K dispozícii je taktiež v prevedení X s 1” vstupom a v zostave X, ktorá zahŕňa saciu hadicu v dĺžke 1 meter a plavák zabraňujúci nasatie nečistôt z dna. Celé čerpadlo má stupeň krytia IP68. Pomocou príslušenstva DOC68 (na vyžiadanie) je možné ho použiť ako povrchové čerpadlo so stupňom krytia IP68, tak môže byť použité pod hladinou vody. Súčasťou čerpadla je expanzná nádoba, takže nie je potrebná žiadna externá expanzná nádoba.
Prevádzkový rozsah: prietok do 7,2 m3/h s výtlakom až do 45 m
Max. hĺbka ponoru: 7/12 m
Typ čerpanej kvapaliny: čistá, bez pevných alebo abrazívnych častíc, neviskózna, neagresívna, bez kryštalizácie, chemicky neutrálna
Priechodnosť: 2 mm
Minimálna hĺbka nasávania: 110 mm
Minimálna výška hladiny: 35 mm
Rozsah teplôt kvapaliny: od +0 °C do +50 °C
Minimálna a maximálna teplota okolitého prostredia: < 0 °C / +50 °C
Max. hĺbka ponoru: 15 m
Nastavený tlak: 2,4 bar (+-0,2)
Prírubové / závitové pripojenie: závitové 1 1/4"
Maximálny priemer čerpadla: 185 mm
Materiál obežného kolesa: technopolymér / nerez oceľ AISI 304
Maximálny počet spustení: 60/h
Nepretržitá prevádzka: áno
Stupeň krytia: IP68
Trieda izolácie motoru: F
Napájací kábel (m), zástrčka: 10/15 m so zástrčkou
Jednofázový príkon: 1x230 V 50 Hz
Možné spôsoby inštalácie: Pevná, horizontálna alebo vertikálna. Ponorené alebo čiastočne ponorené. Je možné ho inštalovať na povrchu, pod hladinou vody, alebo po inštalácii príslušenstva DOC68 vonku vo vertikálnej pozícii (nie je súčasťou dodávky).
Zvláštne vyhotovenie na vyžiadanie: X vyhotovenie so sadou pre nasávanie výšky pri hladine. Vyhotovenie pre inštaláciu na povrchu (je vyžadované príslušenstvo DOC68).Certifikované podľa WRAS, ACS, NSF 61 a 372.
Technický list
| Obj. kód | Typ | Názov | Produktová skupina | Balenie | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60195016 | DAB.DTRON 3 | DTRON 3 35/90 ponorné 7" automatické čerpadlo | 22-S | 1 | ks | 686,81 EUR |
| 60188287 | DAB.DTRON 3 | DTRON 3 45/90 ponorné 7" automatické čerpadlo s riadiacou jednotkou *AD* | A | 1 | ks |
|
| 60195034 | DAB.DTRON 3 | DTRON 3 35/120 ponorné 7" automatické čerpadlo s riadiacou jednotkou *AD* | A | 1 | ks |
|
| 60195012 | DAB.DTRON 3 | DTRON 3 35/90 X ponorné 7" automatické čerpadlo | 22-S | 1 | ks | 731,54 EUR |
| 60194987 | DAB.DTRON 3 | DTRON 3 45/90 X ponorné 7" automatické čerpadlo | 22-S | 1 | ks | 786,37 EUR |
| 60195032 | DAB.DTRON 3 | DTRON 3 35/120 X ponorné 7" automatické čerpadlo | 22-S | 1 | ks | 786,37 EUR |
| 60196491 | DAB.DTRON 3 | DTRON 3 35/90 X ponorné 7" automatické čerpadlo + 1m sacia SADA | 22-S | 1 | ks | 955,96 EUR |
| 60196492 | DAB.DTRON 3 | DTRON 3 45/90 X ponorné 7" automatické čerpadlo s riadiacou jednotkou + 1m sacia SADA *AD* | A | 1 | ks |
|
| 60202519 | DAB.DTRON 3 | DTRON 3 35/120 X ponorné 7" automatické čerpadlo s riadiacou jednotkou + 1m sacia SADA *AD* | A | 1 | ks |
|
Kontaktné osoby
Obchodno - technický zástupca
- Celá SR
- +421 905 574 422
- gedai@ivarcs.cz
Obchodno - technickí zástupcovia
- RV, GL, KE, MI, SO, TV, VT, HN, SV, SP, SK, BJ, PO
- +421 905 885 737
- pollak@ivarcs.cz
- KN, VK, LC, PT, RA, RS
- +421 908 553 666
- ugrik@ivarcs.cz
- LM, PP, KK, LE, SN, SL, SB, PO, RK
- +421 907 814 484
- sobinovsky@ivarcs.cz
- TN, NM, PN, MY, IL, PU, PB, BN, PE, PD, TO
- +421 907 814 459
- pavlus@ivarcs.cz
- NZ, NR, ZM, LV, KA, BS, ZC, ZH, ZV, BB, DT, BR
- +421 917 271 216
- richard@ivarcs.cz
- PO a KE kraj + RK, LM
- +421 918 406 493
- david@ivarcs.cz
Inštruktážne videá
E.SYBOX
-
E.SYBOX MINI – konfigurácia
-
E.SYBOX – konfigurácia
-
E.SYBOX MINI – horizontálna inštalácia
-
E.SYBOX – vertikálna inštalácia
-
E.SYBOX – prezentačné video
-
E.SYBOX MINI – inštalácia na stenu
-
E.SYBOX – horizontálna inštalácia
-
E.SYBOX MINI – vertikálna inštalácia
-
E.SYBOX – spot
EVOPLUS
-
EVOPLUS SMALL
GENIX
-
GENIX – prezentačné video
Podklady a prospekty
Podklady na vyžiadanie
Podklady a prospekty
Žiadne podklady nie sú k dispozícii
Často pokladané otázky
-
Čo je kavitácia?Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
-
Čo spôsobuje tlakový ráz?Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
-
Čo je to ochrana proti chodu na sucho?Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
-
Aký objem tlakovej nádoby zvoliť pri jej výbere?Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
-
Prečo čerpadlo často spína?Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
-
Prečo čerpadlo nenasaje?Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
