ONOBLOKOVÉ ODSTREDIVÉ ČERPADLÁ S LIATINOVÝM OBEŽNÝM KOLESOM

ONOBLOKOVÉ ODSTREDIVÉ ČERPADLÁ S LIATINOVÝM OBEŽNÝM KOLESOM

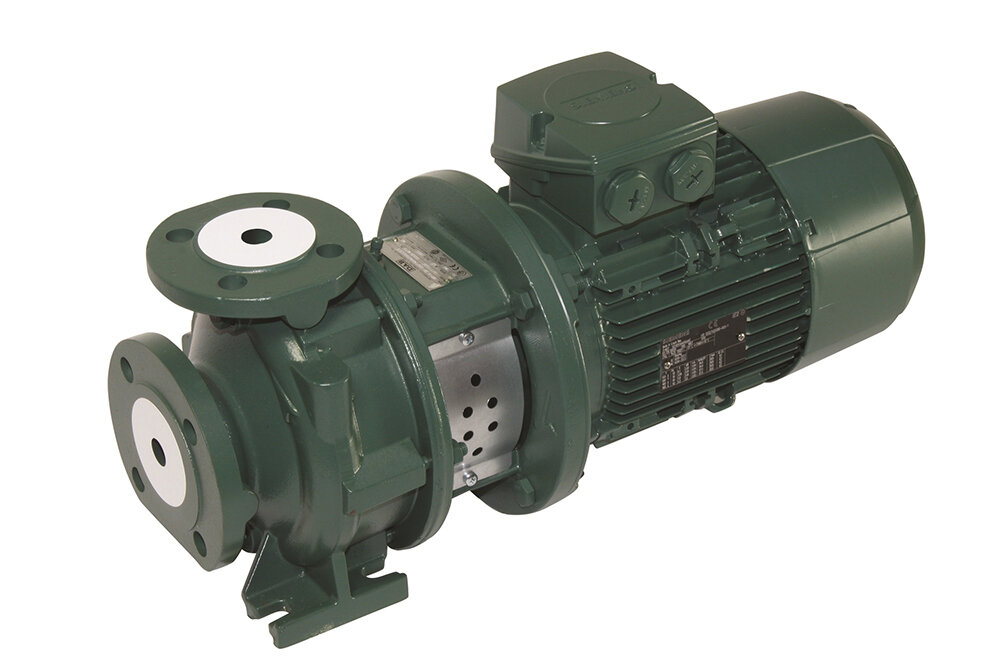

DAB.NKM-G BASIC, DAB.NKP-G BASIC

Čerpadlo a predfilter sú predávané samostatne. Jednostupňové špirálové teleso z liatiny spĺňa požiadavky DIN EN-733 (ex DIN 2455), liatinová podpera čerpadla, príruby vyhovujú DN 2533. Uzatvorené obežné koleso je z liatiny a je dynamicky vyvážené. Hriadeľ čerpadla z nerezovej ocele AISI 304, mechanická upchávka uhlík / karbid kremíku s O-krúžkami z Vitonu. Uzatvorený asynchrónny motor s externým vetraním, konštruktívny tvar B3/B5, s dvomi pólmi pre NKP a štyrmi pólmi pre NKM.

Otáčky: 1450 - 2900 ot./min
Prevádzkový rozsah: od 1 do 440 m3/h s výtlakom až do 24 metrov
Čerpaná kvapalina: čistá voda alebo ľahko znečistená alebo mierne agresívna pod podmienkou, že zlúčiteľnosť materiálov, z ktorých je čerpadlo vyrobené sú vhodné pre mernú hmotnosť a viskozitu čerpanej kvapaliny
Rozsah teploty kvapaliny: +40 °C
Inštalácia: v horizontálnej polohe

Ostatné

Obj. kód Typ Názov Produktová skupina Balenie Jednotka Cena bez DPH
1D2317B4W DAB.NKM-G BASIC NKM-G 40-200/200/A/BAQV/1,1/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 497,64 EUR
1D2317B5W DAB.NKM-G BASIC NKM-G 40-200/219/A/BAQV/1,5/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 587,88 EUR
1D2417B6W DAB.NKM-G BASIC NKM-G 40-250/245/A/BAQV/2,2/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 998,30 EUR
1D3217B5W DAB.NKM-G BASIC NKM-G 50-160/177/A/BAQV/1,5/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 558,38 EUR
1D3317B6W DAB.NKM-G BASIC NKM-G 50-200/210/A/BAQV/2,2/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 918,47 EUR
1D3317B7X DAB.NKM-G BASIC NKM-G 50-200/219/A/BAQV/3/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 2 111,97 EUR
1D3417B8X DAB.NKM-G BASIC NKM-G 50-250/263/A/BAQV/4/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 2 403,51 EUR
1D4317B7X DAB.NKM-G BASIC NKM-G 65-200/210/A/BAQV/3/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 2 396,57 EUR
1D4317B8X DAB.NKM-G BASIC NKM-G 65-200/219/A/BAQV/4/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 2 643,87 EUR
1D4417B9X DAB.NKM-G BASIC NKM-G 65-250/263/A/BAQV/5,5/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 3 639,98 EUR
1D5317B8X DAB.NKM-G BASIC NKM-G 80-200/200/A/BAQV/4/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 2 974,46 EUR
1D5317B9X DAB.NKM-G BASIC NKM-G 80-200/222/A/BAQV/5,5/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 3 477,71 EUR
1D5417BAX DAB.NKM-G BASIC NKM-G 80-250/240/A/BAQV/7,5/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 4 302,03 EUR
1D5417BBX DAB.NKM-G BASIC NKM-G 80-250/270/A/BAQV/11/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 5 032,62 EUR
1D6317B9X DAB.NKM-G BASIC NKM-G100-200/200/A/BAQV/5.5/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 3 846,49 EUR
1D6317BAX DAB.NKM-G BASIC NKM-G100-200/214/A/BAQV/7.5/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 4 230,01 EUR
1D6417BBX DAB.NKM-G BASIC NKM-G100-250/250/A/BAQV/11/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 5 323,31 EUR
1D7417BCX DAB.NKM-G BASIC NKM-G125-250/243/A/BAQV/15/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 6 383,62 EUR
1D7417BDX DAB.NKM-G BASIC NKM-G125-250/256/A/BAQV/18,5/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 6 820,07 EUR
1D8317BBX DAB.NKM-G BASIC NKM-G150-200/218/A/BAQV/11/4 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 7 431,80 EUR
1D2117B5U DAB.NKP-G BASIC NKP-G 40-125/107/A/BAQV/1,5/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 086,36 EUR
1D2117B6U DAB.NKP-G BASIC NKP-G 40-125/120/A/BAQV/2,2/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 181,80 EUR
1D2117B7V DAB.NKP-G BASIC NKP-G 40-125/130/A/BAQV/3/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 362,28 EUR
1D3117B7V DAB.NKP-G BASIC NKP-G 50-125/115/A/BAQV/3/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 489,83 EUR
1D3117B8V DAB.NKP-G BASIC NKP-G 50-125/125/A/BAQV/4/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 692,87 EUR
1D3117B9V DAB.NKP-G BASIC NKP-G 50-125/135/A/BAQV/5,5/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 1 850,80 EUR
1D4117B8V DAB.NKP-G BASIC NKP-G 65-125/120-110/A/BAQV/4/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 2 414,80 EUR
1D4117B9V DAB.NKP-G BASIC NKP-G 65-125/127/A/BAQV/5,5/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 2 808,72 EUR
1D4117BAV DAB.NKP-G BASIC NKP-G 65-125/137/A/BAQV/7,5/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 3 017,84 EUR
1D5217BBV DAB.NKP-G BASIC NKP-G 80-160/147-127/A/BAQV/11/2 Monoblokové odstredivé čerpadlo - liatinové obežné koleso 22-P 1 ks 3 950,61 EUR
Vytvoriť dopyt

Kontaktné osoby

Obchodno - technický zástupca

Ing. Tibor Gedai
Ing. Tibor Gedai
Obchodno-technický zástupca pre čerpaciu techniku DAB

Obchodno - technickí zástupcovia

Richard Rybár
Richard Rybár
Obchodno-technický zástupca
Ing. Dávid Grumel
Ing. Dávid Grumel
Obchodno-technický zástupca
Maroš Pollák
Maroš Pollák
Obchodno-technický zástupca
Július Ugrik
Július Ugrik
Obchodno-technický zástupca
Tomáš Sobinovský
Tomáš Sobinovský
Obchodno-technický zástupca
Roman Pavlus
Roman Pavlus
Obchodno-technický zástupca

Inštruktážne videá

Žiadne inštruktážne videá nie sú k dispozícii.

Podklady a prospekty

Podklady na vyžiadanie















Odoslaním súhlasíte so spracovaním osobných údajov.

Podklady a prospekty

Žiadne podklady nie sú k dispozícii

Často pokladané otázky

  • Čo je kavitácia?
    Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.
  • Čo spôsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.
  • Čo je to ochrana proti chodu na sucho?
    Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.
  • Aký objem tlakovej nádoby zvoliť pri jej výbere?
    Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.
  • Prečo čerpadlo často spína?
    Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.
  • Prečo čerpadlo nenasaje?
    Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
