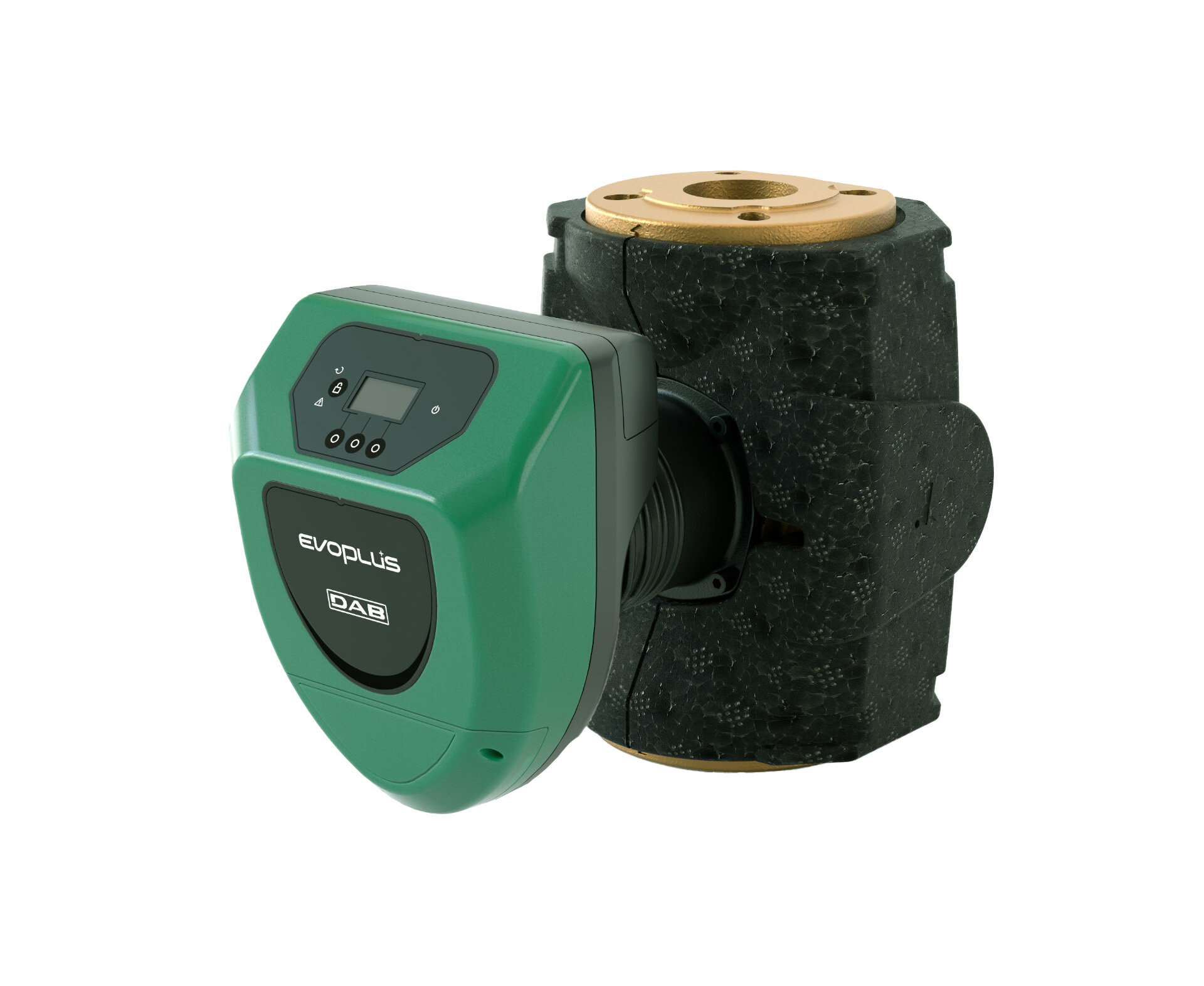

ELEKTRONICKÉ OBEHOVÉ ČERPADLÁ PRE TEPLOVODNÉ SYSTÉMY

Tvorba vzduchových bublín naplnených parami, sa nazýva kavitácia. Tento proces sa objavuje vo vnútri telesa čerpadla, kde tlak klesá pod tlak pary v kvapaline. Kavitácia sa objaví v prípade, ak hodnota NPSHR (pozitívna sacia výška) čerpadla nie je naplnená a je následkom závažného poškodenia čerpadla. K zabráneniu kavitácie je potrebné sa vždy presvedčiť, že na sanie čerpadla je dostatočný tlak NPSHA (skutočná pozitívna sacia výška), aby v kvapaline nedochádzalo k varu alebo k premene na paru.

Tlakový ráz je náraz tlaku, ktorý je spôsobený náhlou zmenou rýchlosti prietoku vody v potrubí. V systémoch v studniach je tlakový ráz väčšinou spôsobený nevhodnou inštaláciou poistného ventilu alebo jeho netesnosťou. V týchto prípadoch sa v sacom potrubí vytvára čiastočný podtlak. Pri ďalšom rozbehu sa čerpadlo pri vysokých otáčkach plní pod tlakom, naráža na uzatvorený poistný ventil a nehybnú vodu nad ním, čo spôsobuje tlakový náraz a hydraulický ráz.

Ochrana proti chodu na sucho je akékoľvek zariadenie, ktoré zabráni samovoľnému chodu čerpadla pri nedostatku kvapaliny. Typov ochrany existuje veľké množstvo, najčastejšie sa používajú plavákové spínače, ktoré bývajú súčasťou napr. kalových čerpadiel. Ďalšou možnosťou, ktorá sa veľmi často používa, je inštalácia ponorných sond predovšetkým do vŕtaných studní. Bývajú najčastejšie na princípe vodivosti vody. Moderným variantom je ochrana na princípe merania účinku motoru. Výhodou je, že systém nevyžaduje žiadne sondy vo vode a tým sa zjednodušuje inštalácia.

Voľba závisí od predpokladaného odoberaného množstva vody a na výkone čerpadla. Čím je odber vody častejší a čím je čerpadlo výkonnejšie, tým väčší sa zvolí objem tlakovej nádoby. Pre štandardné domáce vodárne stačí objem od 20 do 80 litrov, pre väčšie komerčné alebo priemyselné objekty môže byť nádoba 1000 litrov a viac. Veľkosť nádoby zvyčajne ovplyvňuje početnosť spínania čerpadla, preto je napr. pri ponorných čerpadlách potrebné zohľadniť pri výbere nádoby aj obmedzenú početnosť spínania.

Pokiaľ po otvorení kohútiku dochádza k veľmi rýchlemu zopnutiu čerpadla, je pravdepodobne v nádobe nedostatok pretlaku vzduchu. V takomto prípade je potrebné správne zriadiť pretlak vzduchu v tlakovej nádobe. Pretlak v nádobe by mal byť o dve desatiny nižší ako je zapínací tlak spínača. Tento úkon je nutné vykonať po úplnom vyprázdnení vody v tlakovej nádobe.

Najčastejšou chybou je netesnosť na sacom potrubí. Sacie potrubie musí byť dokonale tesné a sací kôš nesmie prepúšťať vodu späť do studne. Často sa taktiež stáva, že potrubie nie je v trvalom miernom spáde od čerpadla k studni a dochádza k tvorbe vzduchovej kapsy a tú nie je čerpadlo schopné odsať. Je vždy potrebné pred spustením zavodniť priestor čerpadla a potrubia. Aj samonasávacie čerpadlo potrebuje byť úplne zavodnené.
