ZÁVITOVÉ A PRÍRUBOVÉ PLYNOVÉ FILTRE

Často zanedbávanou súčasťou každého plynovodu sú plynové filtre ns separáciu prachu a nečistôt unášaných plynom. Veľká filtračná plocha filtračných vložiek, vyrobených zo syntetického materiálu, chráni ďalšie prvky, ktoré sú súčasťou plynovodu, ako sú regulátory, horáky, bezpečnostné uzatváracie prvky a v poslednej dobe toľko diskutované plynové armatúry kotlov. Z tohto dôvodu sa plynové filtre z ponuky spoločnosti IVAR CS dostávajú do popredia záujmu mnohých realizačných firiem, ale aj projekčných spoločností a prevádzkovateľov kotolní.

V uplynulom roku výrobcovia plynových kotlov zaznamenali značné množstvo prípadov, často veľmi spochybňovaných, znečistenia plynovodov, konkrétne plynovodov realizovaných z medeného potrubia. Následne bolo preukázané, že plynovodné prípojky sú čisté a problém sa týka iba medených častí plynovodov, kedy dochádza k upchávaniu trysiek horákov plynových armatúr jemnými čiernymi šupinkami (práškom). To má za následok znečistenie sediel plynových armatúr, ktoré potom netesnia, čo spôsobuje v lepšom prípade iba poruchu plynového kotla, v horšom prípade potom môže dôjsť k nekontrolovanému horeniu, respektíve k úniku plynu do spaľovacej komory, oboje s vážnymi následkami.

Chemickou analýzou bolo preukázané, že znečistenie je spôsobené v závislosti na ložisku, z ktorého je plyn ťažený. Následnou reakciou vody a sírnych zložiek obsiahnutých v plyne s medenými rozvodmi dochádza k vzniku sulfidu meďnatého. Aj v prípadoch iba nefunkčnosti môže ísť o opravu vo forme nutnej výmeny plynovej armatúry v radoch niekoľko sto €, nepočítajúc náklady na dopravu a vyčistenie plynovodu. V týchto prípadoch potom nie je možné uplatniť reklamáciu, pretože sa jedná o nefunkčnosť spôsobenú nečistotami v plynnom médiu tzn.vonkajším vplyvom.

Riešenie, ktoré ponúka spoločnosť IVAR CS, je nielen inštalácia závitových a prírubových plynových filtrov typ IVAR.FM, respektíve IVAR.FMP, ale aj realizácia plynovodov zo stále obľúbenejšieho systému viacvrstvových rúrok ALPEX-GAS a systému rozvodov plynovodov v lisovanom nerezovom potrubí IVAR.INOX GAS.

Plynové filtre boli donedávna veľmi často zanedbávané s vedomím, že plyn je čisté médium, ktoré nie je potrebné filtrovať. To však už dnes neplatí a inštaláciu plynových filtrov, vnímame ako samozrejmosť a profesionálnosť realizačnej firmy. Chceli by sme dôrazne upozorniť, že nečistoty môžu negatívne ovplyvniť funkčnosť bezpečnostných prvkov, ako sú protipožiarne armatúry FIREBAG typ IVAR.TASK a nadprietokové poistky IVAR.GST s ďalekosiahlymi následkami v prípade vzniku požiaru alebo úniku plynu.

Spoločnosť IVAR CS je dodávateľ dvoch základných typov plynových filtrov, a to závitových dodávaných v dimenziách od 1/2″ do 2″ pod typovým označením IVAR.FM, a prírubových, dodávaných v dimenziách od DN 32 do DN 100 pod typovým označením IVAR.FMP.

Tlaková použiteľnosť oboch typov plynových filtrov je do maximálneho prevádzkového tlaku PN 6 v teplotnom rozsahu od -40°C až +70°C.

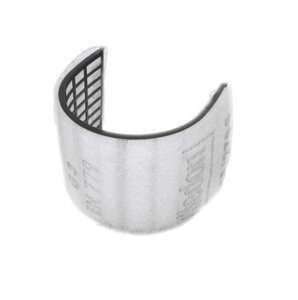

Oba typy plynových filtrov disponujú veľkou filtračnou plochou filtračných vložiek vyrobených zo syntetického umývateľného materiálu a voliteľnou porozitou 10, 20 a 50 µm. Filtračné vložky sú potom plne vyberateľné pre kompletnú kontrolu a čistenie. Konštrukcia plynových filtrov umožňuje v prípade potreby zameniť filtračnú vložku s nižšou porozitou za filtračnú vložku s porozitou vyššou a naopak. Tesnosť horného krytu garantujú špeciálne tesniace O-krúžky odolné proti pôsobeniu plynov I., II. a III. triedy (suché plyny).

V závislosti od typu umožňujú plynové filtre meranie tlaku v prívodnom potrubí štandardnými spôsobmi. Ponúkané typy plynových filtrov sú v súlade s PED 2014/68/EÚ a (EÚ) 2016/426 a spĺňajú požiadavky noriem STN EN 126 a STN EN 13611.

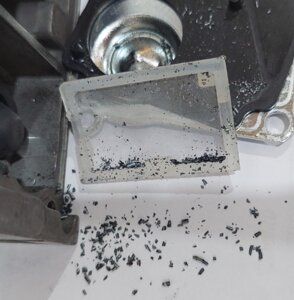

Na obrázkoch nižšie potom môžete vidieť zanesenie plynových armatúr v dôsledku nepoužitia plynových filtrov.

V prípade doplňujúcich otázok Vám sú k dispozícii obchodno-technickí zástupcovia spoločnosti IVAR CS. Uvedené výrobky sú dostupné v sieti našich zmluvných veľkoobchodných partnerov.

Miroslav Kotrouš
technický manažér
