THERMIA ATLAS – ŠVÉDSKE PRÉMIOVÉ TEPELNÉ ČERPADLO ZEM - VODA

V Atlase nájdete kombináciu toho najlepšieho, čo švédska firma Thermia môže ponúknuť. Spojenie veľkého množstva skvelých funkcií a výhod do jedného modelu prináša výnimočný produkt - tepelné čerpadlo Atlas stojace na tej najvyššej kvalitatívnej úrovni.

Thermia Atlas prináša špičkové parametre v oblastiach: vykurovanie, produkcia teplej vody, úroveň hluku, vzhľad a funkčnosť. Thermia Atlas je postavené na vylepšenej špičkovej platforme. Pri navrhovaní konštruktéri Thermia kládli dôraz na jednoduchosť a funkčnosť, rovnako ako na precízne spracovanie a dizajn. Ťažili z dlhodobých skúseností z vývoja tepelných čerpadiel a s Atlasom vytvorili úplne novú úroveň.

Funkcie Atlasu v stručnosti

Najlepší škandinávsky dizajn s prémiovým dotykom:

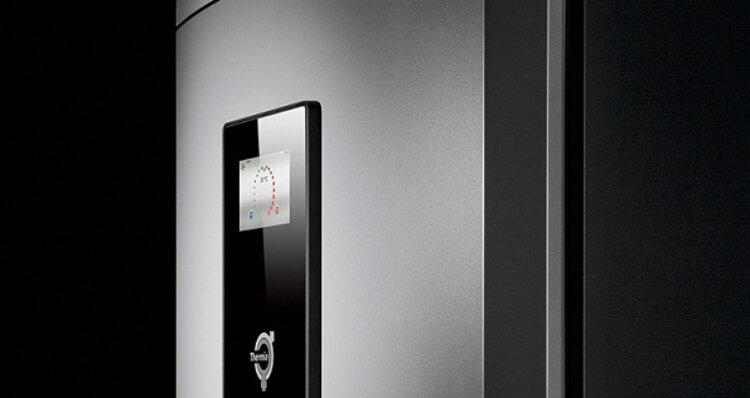

Nový sklenený displej

Prémiový sklenený displej len podčiarkuje špičkovú kvalitu. S vylepšením celkového dizajnu poskytuje nový displej aj rozšírený pohľadový uhol a ostrejší kontrast. Na zadnej strane displeja je navyše diskrétne umiestnené sieťové pripojenie a USB vstup.

Vylepšenie vzhľadu

Skriňa tepelného čerpadla je vo vzhľadovo najproblematickejšom mieste - na hornej doske, kde je pripojené potrubie - vybavené krytom, čo zlepšuje celkový dojem z inštalácie.

Farebné vyhotovenie

Atlas je vyhotovený v rovnakej farbe ako Thermia Calibra. Striebrosivý predný kryt a tmavo šedé boky, ktoré sa osvedčili už na predchádzajúcich modeloch.

Produktový rad a vykurovací výkon

Použitie kompresora novej generácie s rozšírenou pracovnou oblasťou dovoľuje Atlasu dosahovať teplotu na výstupe až 65°C v širokom spektre pracovných podmienok a zvyšuje rozsah vykurovacieho výkonu.

Vykurovací výkon pri B0/W35:
Atlas 12: 3 - 12 kW
Atlas 18: 4 - 18 kW

Vysoká efektivita vykurovania

Vďaka novo vyladenému chladiacemu okruhu obsahujúcemu kompresor novej generácie, špičkovému invertoru a riadiacemu systému Genesis je Atlas nevídane efektívny vo vykurovaní. Atlas dosahuje vysoké úspory a hospodárnosť vykurovania. Uvedené hodnoty SCOP sú získané v súlade s energetickým štítkovaním podľa severskej klímy. Hodnoty SCOP sa vzťahujú iba k prevádzkovému režimu vykurovania. To znamená, že v tejto hodnote nemôže byť zobrazený efekt prípravy teplej vody pomocou technológie HGW. Hodnoty zobrazené nižšie sa vzťahujú k studenej klíme. Pre ďalšie hodnoty je k dispozícii údajový list.

Atlas 12 dosahuje skvelé hodnoty SCOP 5,86 (nízkoteplotné/podlahové vykurovanie) a špičkové hodnoty SCOP 4,39 (vysokoteplotné/radiátory).

Atlas 18 má výnimočné hodnoty SCOP 6,15 (nízkoteplotné/podlahové vykurovanie) a 4,55 (vysokoteplotné/radiátory). Podľa našich znalostí sa jedná o prvé zemné tepelné čerpadlo pre domáci segment na trhu, ktoré prekonalo hodnotenie SCOP 6,0 a 4,5.

Pri kombinácii s technológiou HGW dostávame tieto hodnoty úspornosti ešte oveľa ďalej. Bohužiaľ to nemôže byť zahrnuté v oficiálnom hodnotení SCOP. Atlas dosahuje úroveň efektivity, ktorá ho posúva do samostatnej kategórie nad všetky ostatné.
Thermia odporúča pre návrh tepelného čerpadla použitie softvéru HPC.

COP (vykurovací faktor) je ukazovateľ efektivity prevádzky tepelného čerpadla. Pri konkrétnych laboratórnych podmienkach je meraná schopnosť tepelného čerpadla dodávať teplo vo vzťahu k spotrebovanej energii.
SCOP (sezónny vykurovací faktor) je nový spôsob vyhodnotenia efektivity tepelného čerpadla, a to na celoročnom základe zahŕňajúcom teploty celého roka - zimu aj leto. Táto hodnota dáva realistický obraz o správaní tepelného čerpadla a zjednodušuje porovnanie tepelných čerpadiel naprieč celým sortimentom. Dáva navyše presnejší obraz o hospodárnosti tepelného čerpadla ako jednotlivá hodnota COP (vykurovacieho faktora).

Obrovské množstvo teplej vody

Vďaka technológiám HGW a TWS je teraz nastavená nová latka v príprave teplej vody.

Vďaka trom nastaveniam pre teplú vodu (Ekonomy/Normál/Komfort) má užívateľ a inštalatér možnosť individuálne nastaviť úroveň komfortu teplej vody. Počas zimného obdobia je HGW využité vo všetkých troch módoch pre teplú vodu a poskytuje teplú vodu vo zvýšenej miere s vyššou efektivitou prevádzky.
184l zásobníkový ohrievač teplej vody je vyrobený z vysoko kvalitnej nerezovej ocele a je bezúdržbový.

Mód Ekonomy

Keď je príprava TV nastavená na mód Ekonomy, tepelné čerpadlo používa najnižšie možné množstvo energie a spĺňa energetickú triedu pre teplú vodu. Dokonca aj v lete, kedy nie je v prevádzke vykurovanie, teda aj bez HGW funkcie prekračuje vykurovací faktor prípravy teplej vody hodnotu 3! Ekonomický režim je perfektný pre užívateľov, ktorí uprednostňujú najnižšiu možnú spotrebu energie a majú skromné ​​nároky na teplú vodu. Maximálny dostupný objem teplej vody s teplotou 40°C pri tomto móde je približne 210 litrov (vznikne namiešaním teplej vody vypúšťanej zo zásobníkového ohrievača teplej vody zmiešanej so studenou vodu na výslednú teplotu 40°C).

Normálny mód

Pri výbere normálneho módu tepelné čerpadlo prispôsobuje svoju prevádzku okamžitým požiadavkám a poskytuje prístup k zvýšenému výkonu, rýchlejšiemu nabitiu zásobníkového ohrievača a väčšiemu objemu teplej vody. Normálny mód je vhodný pre väčšinu rodín a poskytuje veľké množstvo teplej vody s dobrou hospodárnosťou. Maximálne možné dostupné množstvo v móde Normál je medzi cca 275 - 285 litrami. Parametre pre mód Normál môžu byť konfigurované servisným technikom.

Komfortný mód

Pri aktivácii komfortného módu je uprednostnená rýchla príprava TV a kompresoru je dovolené využívať najvyššiu rýchlosť (plný výkon) bez použitia pomocného ohrevu. To má za následok excelentnú prípravu teplej vody a veľké množstvo dostupnej teplej vody. Maximálne množstvo dostupnej teplej vody v móde Komfort je 307/344 litrov (Atlas 12/Atlas 18) bez funkcie HG, čo je najvyššie dostupné množstvo na trhu v tomto segmente.

svetlo modrá - množstvo teplej vody navyše vďaka technológii HGW; tmavo modrá - konvenčný spôsob prípravy teplej vody

S funkciou HGW v plnej prevádzke vykurovania je Atlas 12/18 schopný vyprodukovať 488/545 litrov teplej vody (brané pri užívateľskej teplote 40°C).

Hladiny hluku

Pri vývoji novej platformy pre Atlas bolo vynaložené veľké úsilie na zníženie úrovne hluku.

Vďaka excelentnému akustickému vyhotoveniu, tlmičom vibrácií a pohlcovačom hluku dosahuje Atlas nezvyčajne tichú prevádzku. Všetky pružné hadice sú vstavané a tepelné čerpadlo je pripravené na pripojenie bez externých pružných hadíc.

Úroveň hluku (nízke teploty 0/35):
Atlas 12:           30-43 dB (A)
Atlas Duo 12:    31-45 dB (A)
Atlas 18:           32-45 dB (A)
Atlas Duo 18:    33-46 dB (A)

Platforma vyvinutá s ohľadom na akustiku:

• všetky pružné hadice vstavané do vnútra tepelného čerpadla,
• dvojité vibračné izolovanie kompresora,
• špeciálne tlmiče vibrácií,
• použitie špeciálnych pohlcovačov hluku.

Vyspelé funkcie v štandardnom vyhotovení

Atlas obsahuje širokú škálu vstavaných funkcií v štandardnej verzii a vstavané napájanie pre externé záťaže 24 V (pohony zmiešavacích ventilov). Atlas zahŕňa možnosť zapojenia / použitia prídavných funkcií ako:

• monitorovanie okruhu nemrznúcej kvapaliny (nutné aktivovať v prípade potreby),
• Thermia Online Genesis (vstavaná funkcia zadarmo),
• možnosť pripojenia príslušenstva cez Modbus (EM3 pre chladenie alebo bazén, obmedzovač výkonu, priestorový termostat atď.),
• okruh distribúcie 1 na vykurovanie alebo pasívne chladenie,
• platforma pre spoluprácu s fotovoltaikou Smart Grid / HDO,
• funkcia aktívny buffer tank,
• funkcia externý pomocný ohrev,
• PT1000 snímače ako napr. vnútornej teploty alebo snímač buffer tanku – zdieľané svorky,
• s rozširovacou kartou EM3 dostupné ďalšie funkcie ako aktívne/pasívne chladenie a ohrev bazéna.

Pre viac informácii môžete kontaktovať našu obchodno-technickú kanceláriu IVAR SK.

Ing. Jan Jokeš
technický manažér IVAR CS
