Naše samočistiace filtre s redukčným ventilom majú oproti štandardným filtrom rovnakej veľkosti niekoľko konštrukčných vylepšení

Filtrácia mechanických nečistôt vo vstupnej vode je veľmi dôležitým prvkom na vstupoch vodárenských rozvodov do všetkých druhov objektov. Filtrácia mechanických nečistôt vstupnej vody znižuje riziko poškodenia inštalovaných výtokových, uzatváracích, regulačných aj špeciálnych armatúr. Všeobecne sa preto odporúča vždy použiť filtráciu mechanických nečistôt vstupnej vody pred všetky dôležité časti alebo funkčné skupiny vodárenských rozvodov.

Filtre mechanických nečistôt pracujú na princípe filtračnej vložky umiestnenej v nádobke filtra, ktorá je napojená do prúdu pritekajúcej vody, a kontinuálne zachytáva mechanické nečistoty väčšie, ako je porozita použitej filtračnej vložky. Filtre môžu byť vybavené ďalšími funkčnými časťami.

Popis

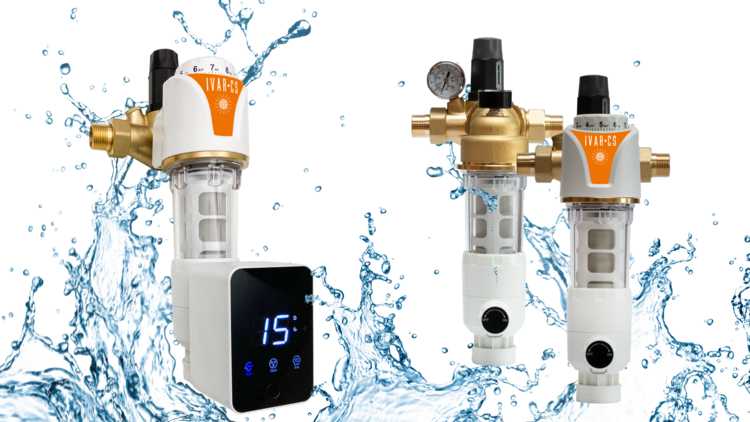

Napr. samočistiace filtre s redukčným ventilom typového radu IVAR.SFGAR a IVAR.SFGPR majú oproti štandardným filtrom rovnakej veľkosti niekoľko konštrukčných vylepšení. Sú navyše vybavené redukčným ventilom, s rozsahom nastavenia výstupného tlaku vody od 1 do 7 bar, a dvoma manometrami pred a za filtrom, ktoré slúžia k ustanoveniu tlakovej straty na filtračnej vložke pri jej znečistení a ustanoveniu periódy jej pravidelného čistenia. Tlaková strata by nemala byť vyššia ako 0,3 bar. Filtre je možné inštalovať ako na horizontálne, tak na vertikálne potrubie. V hlave filtra je priečka, ktorá uvádza prúdiacu vstupnú vodu do špirálového pohybu okolo špecializovanej hladkej filtračnej vložky vyrobenej z nerezovej ocele AISI 316 L s porozitou sitka 40 µm. Niektoré častice mechanických nečistôt sa tak zachytia na vložke, ale časť z nich sa odstredivými silami oddelí od prúdu vody a zhromaždí v sedimentačnom priestore na dne nádobky. V najspodnejšom mieste je potom našraubovaný odkalovací mechanizmus, pomocou ktorého je možné zachytené nečistoty z filtračnej vložky jednoducho vyplaviť do kanalizačného odpadu prípadne externej nádoby. Vo vnútri filtra okolo filtračnej vložky je navyše umiestnená konštrukcia z polypropylénu osadená silikónovými stierkami. Na spodnej časti filtra nájdete otočný prstenec, ktorého pootáčaním o 360° navyše dochádza k mechanickému čišteniu filtračnej vložky a zároveň vnútornej strany nádobky filtra práve silikónovými stierkami.

Riadiaca jednotka

Typ IVAR.SFGPR je osadený technológiou automatického odkalovacieho systému, ktorá je schopná efektívne odstrániť všetky druhy mechanických nečistôt zachytených filtračnou vložkou a vykonať ich vypustenie do kanalizačného odpadu. Riadiaca jednotka je z výroby nastavená na automatickú prevádzku, kedy otvorí guľový uzáver pre vypúšťanie na dobu 15 sekúnd po uplynutí intervalu 15 dní, a potom guľový uzáver opäť uzavrie. Je možné nastaviť individuálnu požadovanú dobu otvorenia vypúšťacieho guľového uzáveru na dobu 15, 30, 45, 60 alebo 90 sekúnd a interval preplachu od 1 do 99 dní.

Technické parametre

Samočistiace filtre s redukčným ventilom radu IVAR.SFGAR a IVAR.SFGPR sa dodávajú s napojením 1“ M s prietokom 4 m³/hod. Hlava filtra je vyrobená z mosadze a polypropylénu, priehľadná nádobka zo styrén-akrylonitrilu (SAN). Rozmery typu IVAR.SFGAR sú výška 339 mm, šírka 168 mm, hĺbka 179 mm, pri type IVAR.SFGPR potom výška 339 mm, šírka 168 mm, hĺbka 210 mm.

Bližšie informácie, technické charakteristiky a ucelenú ponuku všetkých modelov filtrov nájdete na webových stránkach alebo kontaktujte obchodno-technických zástupcov firmy IVAR SK, spol. s r.o.

Radek Potůček
technický manažér IVAR CS spol.s r.o.
